Снятие
Отверните гайки 1 (см. рис. 3.210) и снимите приемную выхлопную трубу с верхнего каталитического нейтрализатора.
Снимите прокладку 2.
Проверьте прокладку на отсутствие повреждений или изломов.
Снимите корпус воздушного фильтра в сборе.
[Текст предоставлен порталом: AutoInstruction]
Отсоедините электрический разъем датчика кислорода.

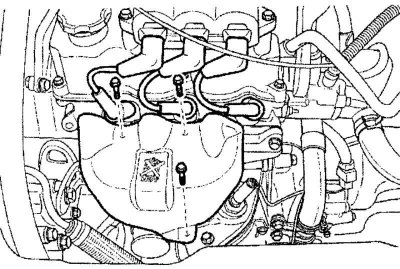

Рис. 3.212. Расположение болтов крепления теплозащитного экрана выпускного коллектора
Выверните болты и снимите теплозащитный экран выпускного коллектора (рис. 3.212).
Снимите выпускной коллектор.

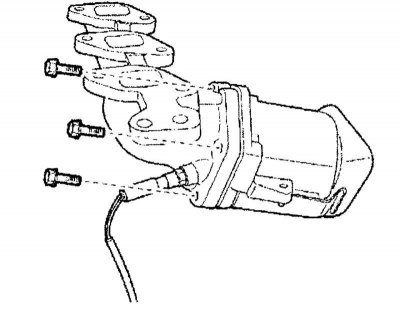

Рис. 3.213. Расположение болтов крепления верхнего каталитического нейтрализатора
Выверните болты и снимите верхний каталитический нейтрализатор (рис. 3.213).
Установка
Установите верхний каталитический нейтрализатор на выхлопную трубу и закрепите болтами, затянув их моментом 25—35 Н·м.
Установите теплозащитный экран и закрепите болтами, затянув их моментом 8—12 Н·м.
Установите передний глушитель к верхнему каталитическому нейтрализатору и закрепите болтами, затянув их моментом 25—35 Н·м.
