Внимание! Не снимайте выпускной коллектор, когда он горячий.
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите корпус воздушного фильтра, резонатор и воздушный патрубок в сборе.
Отсоедините провода высокого напряжения от свечей зажигания.
Отсоедините разъем датчика кислорода.
Отверните гайки, отсоедините приемную выхлопную трубу от выпускного коллектора и снимите прокладку.
Снимите термозащитный кожух выпускного коллектора и выпускной коллектор в следующем порядке:

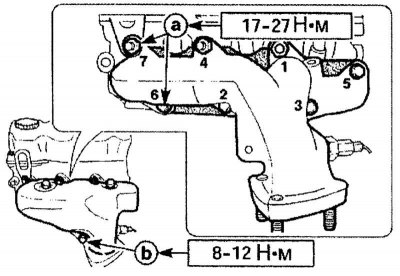

Рис. 3.14. Последовательность затягивания гаек (а) крепления впускного коллектора и расположение гайки (b) крепления термозащитного кожуха
- выверните болты b (рис. 3.14);
- снимите термозащитный кожух впускного коллектора;
- выверните гайки и болты а;
- снимите выпускной коллектор;
- снимите прокладку.
Проверьте прокладку на отсутствие излома, трещин и повреждений.
Установку проводите в последовательности, обратной снятию, с учетом следующего.
Установите семь гаек и болтов крепления выпускного коллектора и затяните их в последовательности, показанной на рис. 3.14 моментом 17—27 Н·м.
Затяните болты крепления термозащитного кожуха выпускного коллектора моментом 8—12 Н·м.
Затяните гайки крепления приемной выхлопной трубы моментом 25—35 Н·м.
