Выпускной коллектор — снятие и установка

 Главная Форд Фокус 1998-2004 Двигатель и системы Двигатели Zetec-SE 1.4/1.6 л Выпускной коллектор — снятие и...

0

Снятие



1. Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

2. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

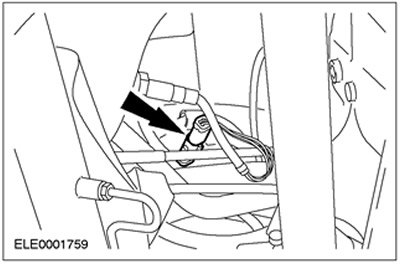

3. Рассоедините штекерный разъем подогреваемого кислородного датчика (HO2S).



4. Внимание: Если гибкую выпускную трубу (гибкую вставку) перегнуть слишком сильно, можно вызвать ее повреждение, что в итоге приведет к выходу элемента из строя.

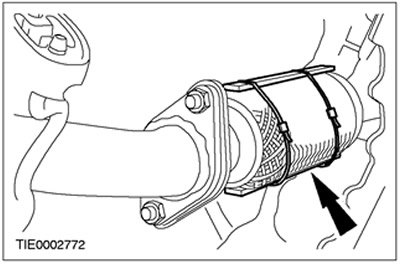

Предохраните гибкую вставку системы выпуска, используя в качестве опоры подходящий кожух или шину. За дополнительной информацией обратитесь к Разделу 309-00.

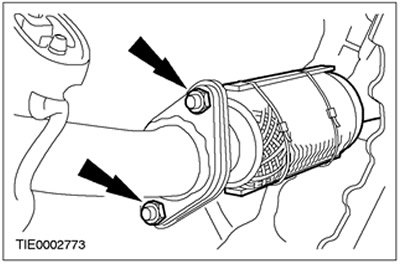

5. Отсоедините приемную выпускную трубу. Снимите прокладку.



6. Опустите автомобиль.

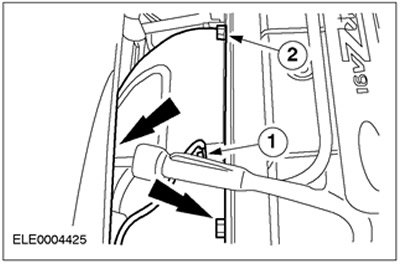

7. Отсоедините кабель заземления двигателя и теплозащитный экран выпускного коллектора.
  • 1.Кабель заземления двигателя
  • 2.Теплозащитный экран системы выпуска (три болта)

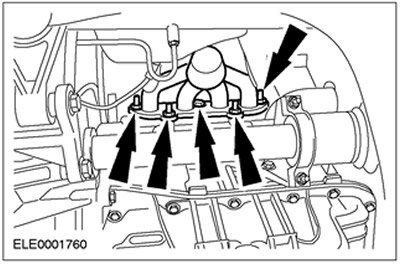

8. Отсоедините выпускной коллектор (показано в направлении снизу). Снимите прокладку.



9. Снимите выпускной коллектор.

Установка



1. Протащите выпускной коллектор в моторное отделение, работая сверху.

2. Примечание: Используйте новую прокладку выпускного коллектора.

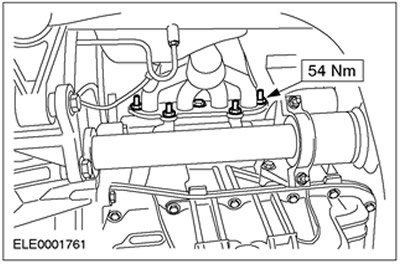

Подсоедините выпускной коллектор (показано в направлении снизу).

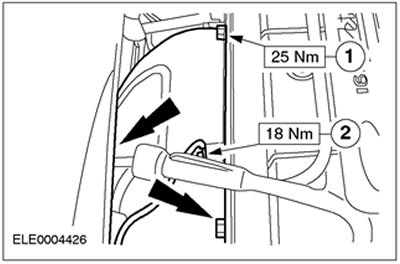

3. Подсоедините теплозащитный экран системы выпуска и кабель заземления двигателя.


  • 1.Теплозащитный экран выпускного коллектора (три болта)
  • 2.Кабель заземления двигателя



4. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

5. Состыкуйте штекерный разъем подогреваемого кислородного датчика (CHT).

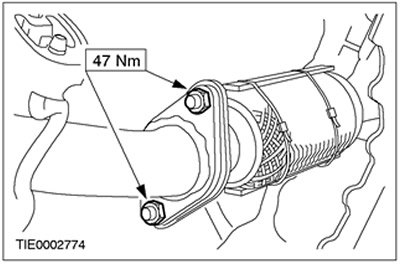

6. Установите приемную выпускную трубу. Используйте новую прокладку.



7. Отсоедините опору гибкой выпускной трубы.

8. Опустите автомобиль.

9. Подсоедините провод массы к аккумулятору. За дополнительной информацией обратитесь к Разделу 414-01.
