Специальный инструмент
 | Приспособление для сжатия пружин клапанов 303-361 (21155) |
 | Переходник для 303-361 303-361-04 (2115504) |
 | Переходник для 303-361 303-361-05 (2115505) |
 | Приспособление для установки сухарей клапанов 303-362 (21156) |
 | Переходник для подачи воздуха в цилиндры 303-363 (21157) |
 | Пассатижи для уплотнений штоков клапанов 303-508 (21211) |
| Наименование | Спецификация |
| Моторное масло | WSS-M2C912-A1 |
Снятие
1. Снимите распределительные валы. За дополнительной информацией обратитесь к главе Распределительные валы имеющейся в этом разделе.

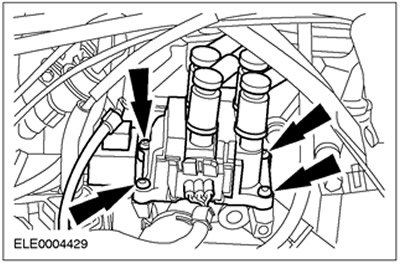

2. Снимите катушку зажигания и конденсатор.

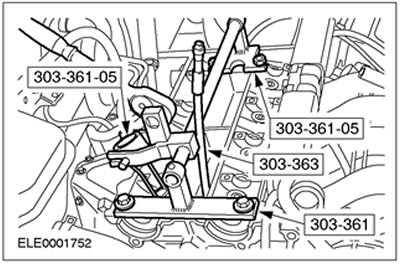

3. Подсоедините специальные инструменты. Подайте сжатый воздух давлением (7-10) бар к цилиндру.
4. Используя специальный инструмент, снимите пружину клапана.
- Сожмите пружину клапана.
- Снимите сухари, тарелки пружины и пружину.

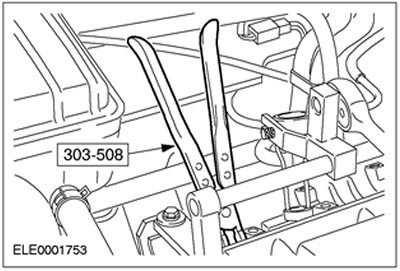

5. Используя специальный инструмент, снимите уплотнение штока клапана.
6. Повторите вышеописанные действия на всех клапанах.
Установка
1. Насадите втулку для установки уплотнения на шток клапана.
2.
Внимание: Уплотнения штоков клапанов для впускных клапанов - зеленого цвета, а для выпускных клапанов - коричневого.
Установите масляное уплотнение штока клапана.
- Нанесите на шток клапана и уплотнительный выступ уплотнения моторное масло.
- Насадите уплотнение штока клапана на шток клапана.
- Установите тарелку пружины клапана и пружину клапана.
- Сожмите пружины клапанов, используя специальный инструмент, и снимите втулку для установки уплотнения со штока клапана.

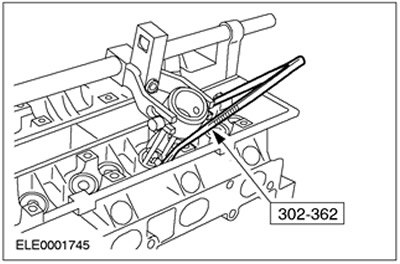

- Используя специальный инструмент, установите сухари на шток клапана.
4. Повторите вышеописанные действия на всех клапанах.
5. Отсоедините специальные инструменты.

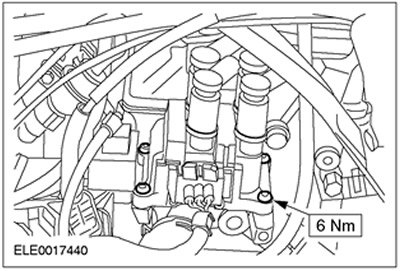

6. Установите катушку зажигания и конденсатор.
7. Снимите распределительные валы. За дополнительной информацией обратитесь к главе Распределительные валы имеющейся в этом разделе.
