Клапаны — снятие и установка

 Главная Форд Фокус 1998-2004 Двигатель и системы Двигатели Zetec-SE 1.4/1.6 л Клапаны — снятие и установка

0

Специальный инструмент



Приспособление для сжатия пружин клапанов 303-361 (21155)
Переходник для 303-361 303-361-04 (2115504)
Переходник для 303-361 303-361-05 (2115505)
Приспособление для установки сухарей штоков клапанов 303-362 (21156)
Пассатижи для уплотнений штоков клапанов 303-508 (21211)

НаименованиеСпецификация
Моторное маслоWSS-M2C912-A1

Снятие



1. Снимите головку цилиндров. За дополнительной информацией обратитесь к главе Головка цилиндров имеющейся в этом разделе.

2. Примечание: Вставьте деревянные клинья в выемки камер сгорания, имеющиеся в головке цилиндров, таким образом, чтобы при снятии клапаны удерживались на месте.

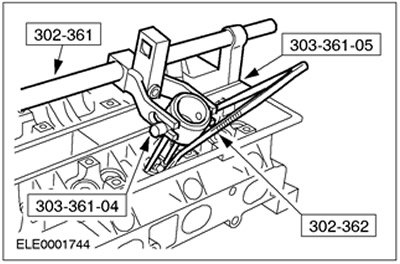

Подсоедините специальный инструмент.



3. Примечание: Для последующей сборки разложите клапаны по порядку.


Снимите пружины клапанов.
  • Сожмите пружины клапанов.
  • Снимите сухари, тарелки пружин и пружины.
  • Поднимите головку цилиндров и снимите клапаны, работая из-под низу.



4. Снимите уплотнения со штоков клапанов. Используйте специальный инструмент 303-508.

Установка



1. Примечание: Действуйте согласно рекомендациям производителя абразивных материалов.

Примечание: Установите в положение, в котором они были сняты.

Перешлифуйте клапана, используяабразивный инструмент.

2. Полностью очистите все элементы, чтобы удалить все следы герметика и абразива.

3. Смажьте штоки клапанов моторным маслом и установите клапаны на место.

4. Внимание: Уплотнения штоков клапанов для впускных клапанов - зеленого цвета, а для выпускных клапанов - коричневого.

Установите новые уплотнения штоков клапанов.
  • Нанесите на шток клапанамоторное масло.

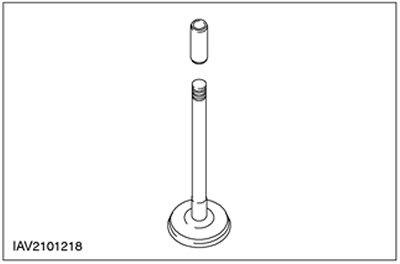

  • Закройте канавку на штоке клапана втулкой для установки уплотнения на шток клапана.
  • Насадите уплотнение штока клапана на шток клапана.



5. Установите пружины клапанов и тарелки пружин клапанов.


  • Сожмите пружину клапана и снимите втулку для установки уплотнения со штока клапана.

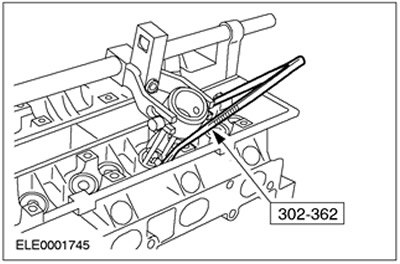

  • Используя специальный инструмент, вставьте сухари штока клапана.



6. Отсоедините специальный инструмент.



7. Установите головку цилиндров. За дополнительной информацией обратитесь к главе Головка цилиндров имеющейся в этом разделе.
