Внимание! При правильной установке бачка на место должен быть слышен щелчок.
Снятие
1. Отсоедините трубопровод тормозной системы от пропорциональных клапанов.
2. Снимите клапаны с главного тормозного цилиндра.
Внимание! Поскольку эти клапаны отрегулированы совместно, то заменять необходимо сразу оба клапана.
Установка
1. Вверните клапаны в корпус главного тормозного цилиндра и затяните их моментом 40 Н·м.

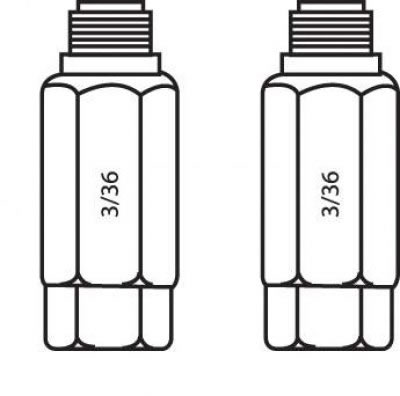

Рис. 12.12. Обозначение пропорциональных клапанов

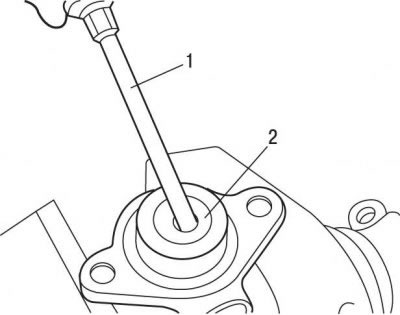

Рис. 12.13. Снятие уплотнительного кольца: 1 – отвертка; 2 – уплотнительное кольцо
Перед установкой клапанов убедитесь, что оба клапана имеют одинаковую маркировку из двух чисел, как это показано на рис. 12.13.
2. Подсоедините тормозные трубопроводы к клапанам и затяните соединительные гайки моментом 11 Н·м.
3. Прокачайте тормоза.
4. Проверьте на наличие утечек тормозной жидкости.
5. Проверьте уровень тормозной жидкости в бачке.
6. Снимите герметичную заглушку с бачка и установите крышку бачка для тормозной жидкости.
