Снятие
1. Снимите выключатель стоп-сигнала.

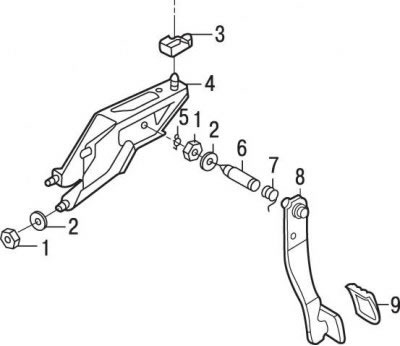

Рис. 12.8. Крепление педали тормоза: 1 – гайка; 2 – шайба; 3 – скоба; 4 – кронштейн; 5 – пружинный шплинт; 6 – ось педали; 7 – пружина предотвращения дрожания педали; 8 – педаль тормоза; 9 – накладки педали тормоза
2. Снимите пружину предотвращения дрожания педали 9 (рис. 12.8).
Текст взят с портала проекта www.AutoInstruction.ru
3. Снимите стопорную пластину и палец из толкателя.
4. Снимите пружинный шплинт 5 из оси педали тормоза.
5. Отверните гайку 1 и снимите шайбу 2. Выньте ось 6 с левой стороны педали.
6. Снимите педаль тормоза 8 из скобы 3. Отметьте положение возвратной пружины педали.
Установка
1. Установите накладку педали на новую педаль тормоза.
2. Установите педаль тормоза 8. Расположите возвратную пружину так, как это было отмечено до снятия.
3. Установите ось педали 6. Вставляйте ось с левой стороны педали. Перед установкой смажьте ось.
4. Установите шайбу 2 и наверните гайку 1 на ось педали 6 и затяните моментом 40 Н·м.
5. Установите толкатель, палец и стопорную пластину.
6. Вставьте шплинт 5 в ось педали 6.
7. Установите выключатель стоп-сигнала.
