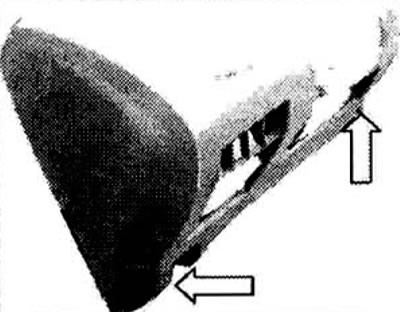

1. Открутить два болта крепления панели приборов.
Рис. 8.61
2. Снять рычаг открытия капота, отсоединить разъемы проводов и снять панель приборов.
Рис. 8.62
3. Отсоединить выключатель сигнала торможения и снять его.
Рис. 8.63
4. Расшплинтовать палец вакуумного усилителя и педали тормоза.
Рис. 8.64
5. Открутить четыре болта кронштейна педали тормоза.
6. Снять кронштейн тормозной педали.
Рис. 8.65
7. Отсоединить вакуумный усилитель и главный тормозной цилиндр.
Рис. 8.66
Примечание: Внутренние детали усилителя не подлежат ремонту, а его корпус разборке. Разборка корпуса может привести к неисправимой деформации и неправильной работе усилителя.
8. Заменить клапан вакуумного усилителя.
Рис. 8.67 1 - вакуумный шланг; 2 - клапан вакуумного усилителя.
Примечание: Клапан вакуумного усилителя и уплотнительное кольцо могут быть осмотрены без снятия их с автомобиля.
Процедура снятия:
- отсоединить вакуумный шланг усилителя тормозов;
- отсоединить клапан от усилителя;
- снять уплотнительное кольцо клапана с усилителя тормозов.

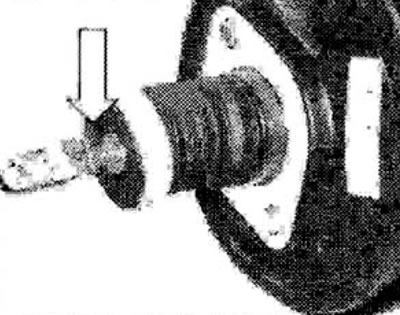

9. Отпустить регулировочный болт и отрегулировать высоту педали.
Рис. 8.68
Установка осуществляется в обратном порядке.
