Распределительные валы — снятие и установка

0

Специальный инструмент

	Универсальный ключ для удерживания фланцев 205-072 (15030А)
	Пассатижи для регулировочных прокладок клапанов 303-196 (21107)
	Приспособление для установки масляного уплотнения 303-395 (21171)

Наименование	Спецификация
Герметик для уплотнения крышек подшипников распределительных валов на головке цилиндров	WSK-M2G348-A2
Моторное масло	WSS-M2C912-A1

Снятие

1. Снимите ремень газораспределительного механизма. За дополнительной информацией обратитесь к главе Ремень газораспределительного механизма имеющейся в этом разделе.

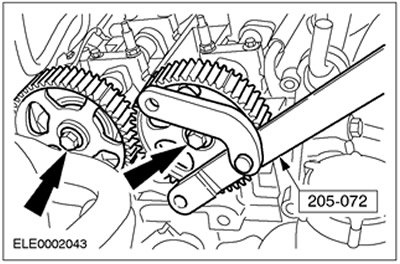

2. Внимание: Заблокируйте, используя специальный инструмент.

Снимите шкивы с распределительных валов.



3. Примечание: Последовательность отпускания.


Примечание: Сохраните крышки подшипников в порядке для последующей установки. Идентификационные номера указаны на наружной поверхности крышек подшипников распределительных валов.

Снимите распределительные валы.

• Отпустите каждый болт крепления крышки подшипника распределительного вала на один оборот настолько, чтобы отпустить распределительный вал.
• Отсоедините крышки подшипников распределительных валов.
• Снимите масляное уплотнение распределительного вала.

4. Примечание: Сохраните толкатели клапанов в порядке для последующей установки.

Используя специальный инструмент 303-196, снимите толкатели клапанов и регулировочные прокладки клапанов.

Установка

1. Примечание: Установите толкатели клапанов и регулировочные прокладки, соблюдая правильную последовательность.

Установите толкатели клапанов.

2. Примечание: Идентификационные номера указаны на наружной поверхности крышек подшипников распределительных валов.

Нанесите герметик на указанные места на крышке подшипника №1 распределительного вала и на ответную поверхность головки цилиндров.



3. Внимание: Установите распределительный вал на место таким образом, чтобы ни один из кулачков не находился в положении полного подъема.

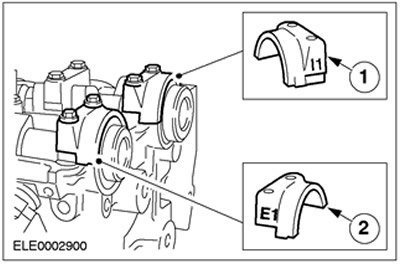

Примечание: Нумерация крышек подшипников распределительных валов начинается со стороны ремня газораспределительного механизма с символа E1 на выпускной стороне и I1 на впускной стороне.

Примечание: Выпускной распределительный вал имеет дополнительный кулачок для датчика положения распределительного вала (СМР).

Установите крышки подшипников распределительных валов и распределительные валы. Перед установкой смажьте распределительные валы и подшипники распределительных валов, используя моторное масло.

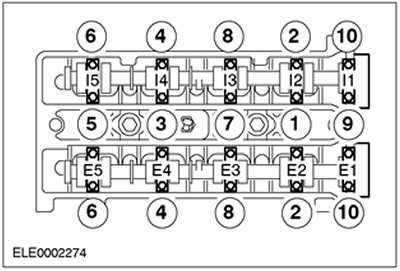

4. Примечание: Последовательность затягивания.

Установите крышки подшипников распределительных валов и затяните болты, работая в три стадии.

• Стадия 1: На пол-оборота каждый болт до тех пор, пока крышка подшипника не войдет в контакт с головкой цилиндров.
• Стадия 2: 7 Нм
• Стадия 3: 45 градусов

5. Отрегулируйте клапанные зазоры. За дополнительной информацией обратитесь к главе Клапанные зазоры имеющейся в этом разделе.

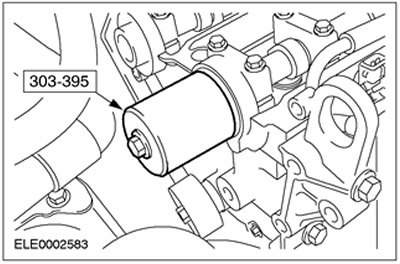

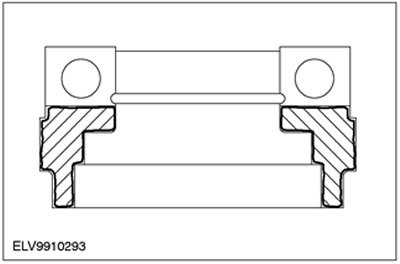

6. Используя специальный инструмент, установите новое масляное уплотнение распределительного вала. Нанесите на распределительный вал и уплотнительный выступ масляного уплотнения моторное масло.



7. Установите шкивы распределительных валов таким образом, чтобы они могли вращаться.

8. Установите ремень газораспределительного механизма. За дополнительной информацией обратитесь к главе Ремень газораспределительного механизма имеющейся в этом разделе.
