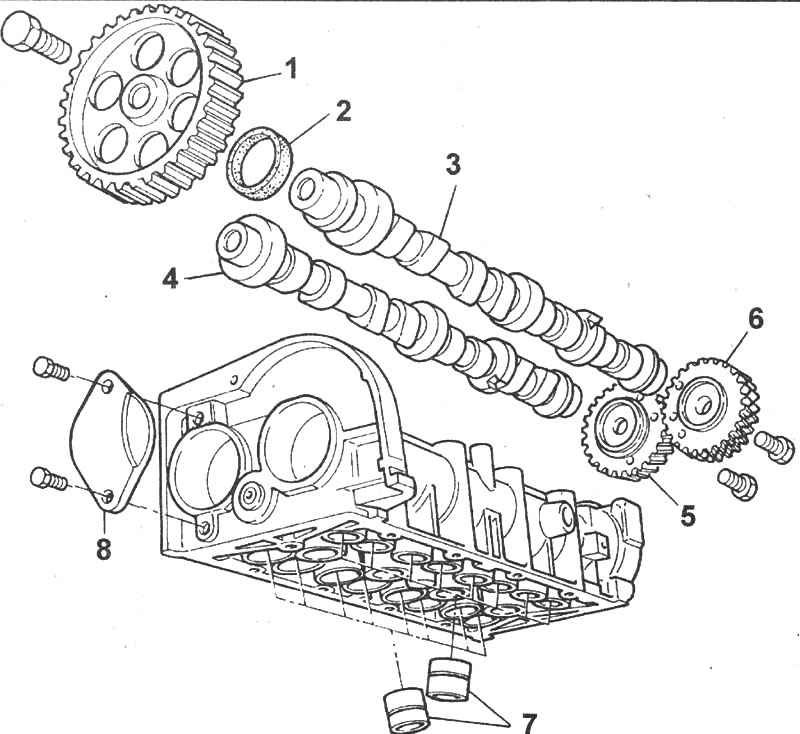

Рис. 2.23. Распределительные валы и гидравлические толкатели: 1 - шкив распределительного вала; 2 - сальник; 3 - распределительный вал выпускных клапанов; 4 - распределительный вал впускных клапанов; 5 - шестерня; 6 - шестерня распределительного вала выпускных клапанов с механизмом регулировки зазоров; 7 - гидравлические толкатели; 8 - крышка
Снятие
Снимите верхнюю секцию головки цилиндров.
На рабочем столе переверните верхнюю секцию головки цилиндров и снимите специальные инструменты, удерживающие гидравлические толкатели.
Достаньте из верхней секции головки цилиндров гидравлические толкатели и разместите их в пронумерованной маслонепроницаемой коробке, разделенной на отсеки, пронумерованные цифрами от 1 до 8 для впускных клапанов, и цифрами от 1 до 8 для выпускных клапанов (рис. 2.24). Альтернативно, разместите гидравлические толкатели в индивидуальных пронумерованных контейнерах или пакетах. Заполните коробку или индивидуальные контейнеры чистым моторным маслом так, чтобы гидравлические толкатели полностью находились в масле.

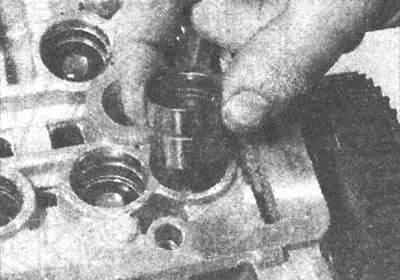

Рис. 2.24. Извлечение гидравлического толкателя из верхней секции головки цилиндров
Специальным инструментом заблокируйте шкив распределительного вала от проворачивания и отверните болт крепления шкива (рис. 2.15).
Снимите шкив распределительного зала, затем выверните болт и гайку и снимите крышку, расположенную в передней части распределительного вала впускных клапанов (рис. 2.25).

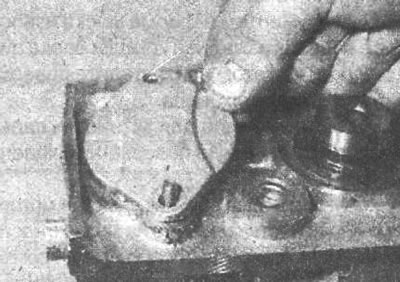

Рис. 2.25. Снятие крышки, расположенной в передней части распределительного вала впускных клапанов
С обратной стороны верхней секции головки цилиндров отверните гайки и снимите торцевую крышку и прокладку .рис. 2.26).

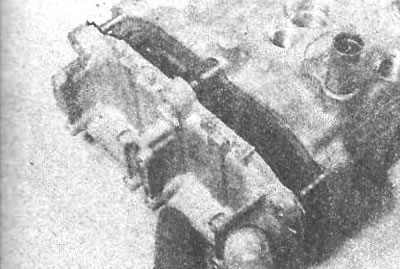

Рис. 2.26. Снятие торцевой крышки с верхней секции головки цилиндров
Выверните два болта, крепящие шестерни к распределительным валам (рис. 2.27). Для исключения проворачивания распределительных валов при отворачивании болтов крепления шестерен используйте тот же инструмент, что и при отворачивании болта крепления шкива распределительного вала. Снимите шестерни с распределительных валов.

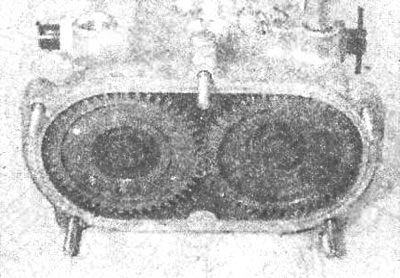

Рис. 2.27. Расположение болтов крепления шестерен к распределительным валам
Снимите инструмент, блокирующий распределительный вал от проворачивания.
Аккуратно извлеките распределительный вал впускных клапанов из верхней секции головки цилиндров (рис. 2.28). Для исключения перепутывания распределительных валов промаркируйте распределительный вал впускных клапанов меткой «IN».

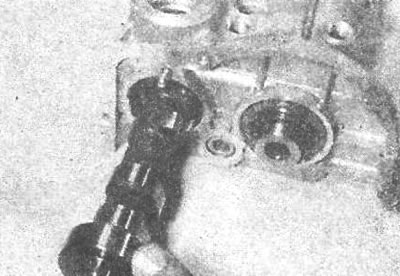

Рис. 2.28. Извлечение распределительного вала впускных клапанов из верхней секции головки цилиндров
Просверлите в сальнике распределительного вала выпускных клапанов два маленьких отверстия, расположенные в диаметрально противоположных концах сальника. В просверленные отверстия вверните два самонарезающих винта и плоскогубцами вытяните сальник за головки винтов (рис. 2.29).

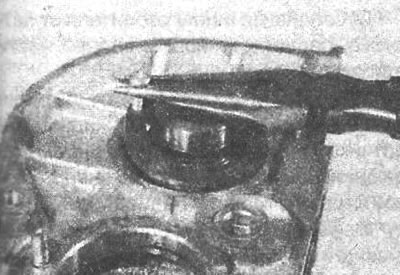

Рис. 2.29. Извлечение сальника распределительного вала выпускных клапанов
Аккуратно извлеките распределительный вал выпускных клапанов из верхней секции головки цилиндров (рис. 2.30). Дли исключения перепутывания распределительных валов промаркируйте распределительный вал выпускных клапанов меткой «ЕХ».

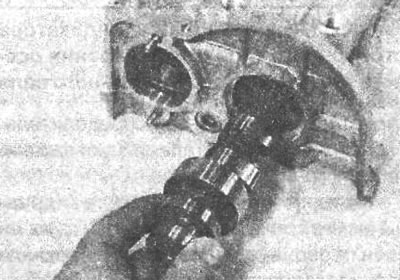

Рис. 2.30. Извлечение распределительного вала выпускных клапанов из верхней секции головки цилиндров
Проверка
Исследуйте рабочие поверхности шеек подшипников распределительного вала и контуры кулачков на наличие износа и задиров. При наличии любых повреждений замените распределительный вал. Проверьте состояние рабочих поверхностей подшипников распределительного вала в верхней секции головки цилиндров. Если поверхности верхнего подшипника чрезмерно изношены, необходимо заменить верхнюю секцию головки цилиндров. При наличии нутромера измерьте диаметры подшипников распределительного вала в верхней секции головки цилиндров.
Установка
Смажьте контуры кулачков и шейки подшипников распределительного вала чистым моторным маслом, затем с обратной стороны верхней секции головки цилиндров аккуратно вставьте распределительные валы.
Поверните распределительные валы и установите специальные инструменты, блокирующие распределительные валы в исходном положении (рис. 2.31).

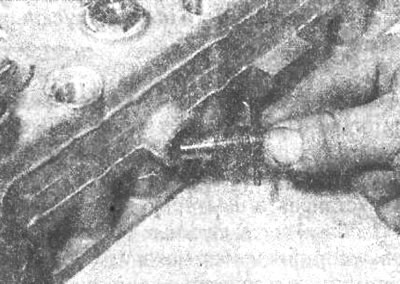

Рис. 2.31. Установка специального инструмента, блокирующего распределительный вал в исходном положении
Смажьте рабочие кромки нового сальника чистым моторным маслом и установите его на распределительный вал выпускных клапанов (рис. 2.32). Трубчатой оправкой соответствующего диаметра запрессуйте сальник на место, при этом соблюдайте осторожность, чтобы при установке сальника не повредить его рабочие кромки. Имейте в виду, что рабочие кромки сальника должны быть направлены внутрь.

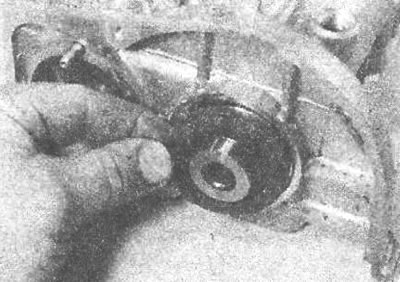

Рис. 2.32. Установка сальника распределительного вала выпускных клапанов
Установите шестерню на распределительный вал впускных клапанов и закрепите болтом, затянув его требуемым моментом (рис. 2.33).

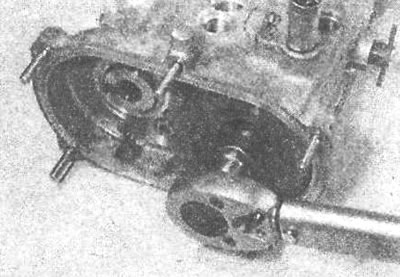

Рис. 2.33. Затягивание болта крепления шестерни распределительного вала впускных клапанов
Установите шестерню на распределительный вал выпускных клапанов. Так как шестерня имеет механизм устранения зазоров в зацеплении шестерен, отверткой выровняйте зубья внутренней поворотной секции шестерни с зубьями основной секции шестерни и установите шестерню (рис. 2.34).

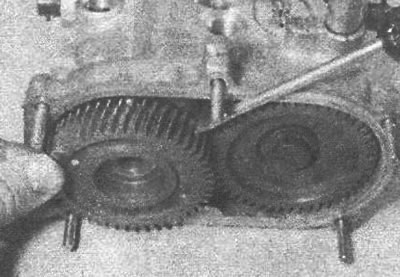

Рис. 2.34. Использование отвертки для выравнивания зубьев внутренней поворотной секции шестерни с зубьями основной секции шестерни распределительного вала выпускных клапанов
Индикатором стрелочного типа измерьте осевой люфт распределительных валов, который должен быть равен 0,15-0,34 мм (рис. 2.35). Если люфт любого распределительного вала превышает допустимое значение, необходимо заменить верхнюю секцию головки цилиндров.

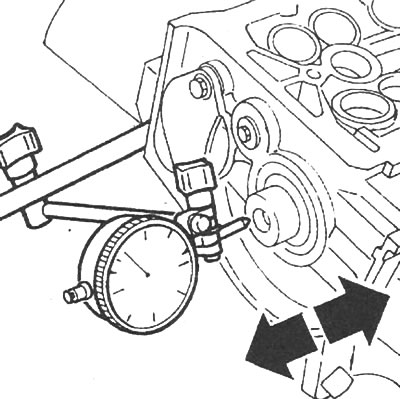

Рис. 2.35. Использование индикатора стрелочного типа для измерения осевого люфта распределительного вала
Установите новую прокладку на торцевую крышку верхней секции головки цилиндров, затем для фиксации прокладки на месте загните лапки прокладки (рис. 2.36, 2.37).

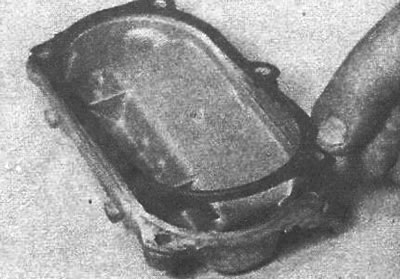

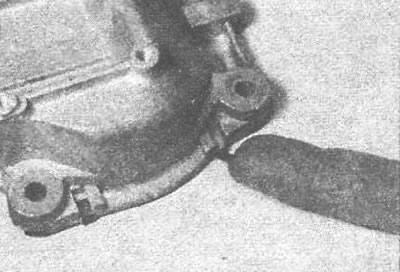

Рис. 2.36. Установка прокладки на торцевую крышку верхней секции головки цилиндров | Рис. 2.37. Загибание лапок прокладки торцевой крышки верхней секции головки цилиндров |
Установите торцевую крышку на верхнюю секцию головки цилиндров и закрепите ее гайками.
Установите новое уплотнительное кольцо на крышке распределительного вала впускных клапанов, затем нанесите слой герметика RTV на привалочную поверхность крышки (рис. 2.38, 2.39). Установите крышку и закрепите ее болтом и гайкой.

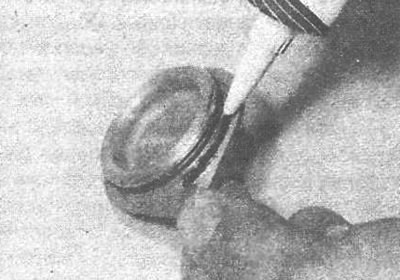

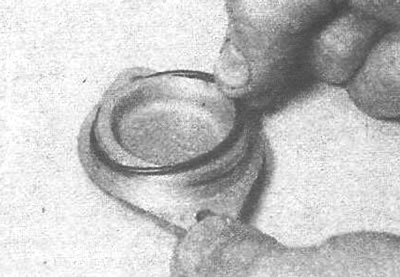

Рис. 2.38. Установка нового уплотнительного кольца на крышку распределительного вала впускных клапанов | Рис. 2.39. Нанесение слоя герметика RTV на привалочную поверхность крышки распределительного вала впускных клапанов |
Установите шкив на распределительный вал и на этом этапе от руки затяните болт крепления шкива.
Моторным маслом смажьте гидравлические толкатели и установите их на свои первоначальные места в верхнюю секцию головки цилиндров.
Установите специальные инструменты, удерживающие гидравлические толкатели в верхней секции головки цилиндров, и установите верхнюю секцию головки цилиндров.
