Снятие
Снимите зубчатый ремень.
Промаркируйте высоковольтные провода и отсоедините их от катушки зажигания.
Отсоедините разъем LT от катушки зажигания, затем выверните болты и снимите блок катушек зажигания с торца верхней секции головки цилиндров.
Выверните болт и снимите с верхней части верхней секции головки цилиндров кронштейн резонатора.
Выверните колпачки, закрывающие болты крепления верхней секции головки цилиндров (рис. 2.18).

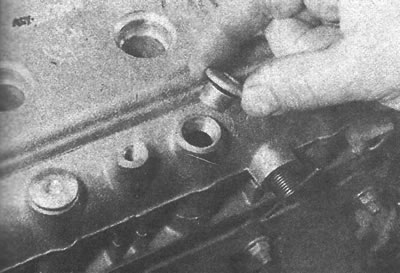

Рис. 2.18. Выворачивание колпачка, закрывающего болт крепления верхней секции головки цилиндров
Для сохранения на месте гидравлических толкателей при снятии верхней секции головки цилиндров необходимо использовать специальные инструменты Fiat 1860988000. Инструмент представляет собой два металлических уголка, изготовленных из тонкого стального листа, которые при снятии верхней секции головки цилиндров вставляются между верхней секцией головки цилиндров и головкой цилиндров. Инструмент удерживает гидравлические толкатели в верхней секции головки цилиндров после его снятия, при этом не нарушается регулировка зазоров клапанов. Инструменты могут быть изготовлены по размерам, приведенным на рисунке 2.19.

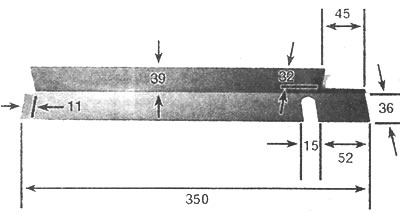

Рис. 2.19. Размеры инструментов, удерживающих на месте гидравлические толкатели при снятии верхней секции головки цилиндров
(Оригинал опубликован на веб-сайте: «autoinstruction.ru»)
Постепенно ослабьте и достаньте болты крепления верхней секции головки цилиндров к головке цилиндров.
Немного приподнимите верхнюю секцию головки цилиндров и вставьте специальные инструменты Fiat 1860988000 в зазор между верхней секцией головки цилиндров и головкой цилиндров и снимите верхнюю секцию головки цилиндров и прокладку (рис. 2.20).

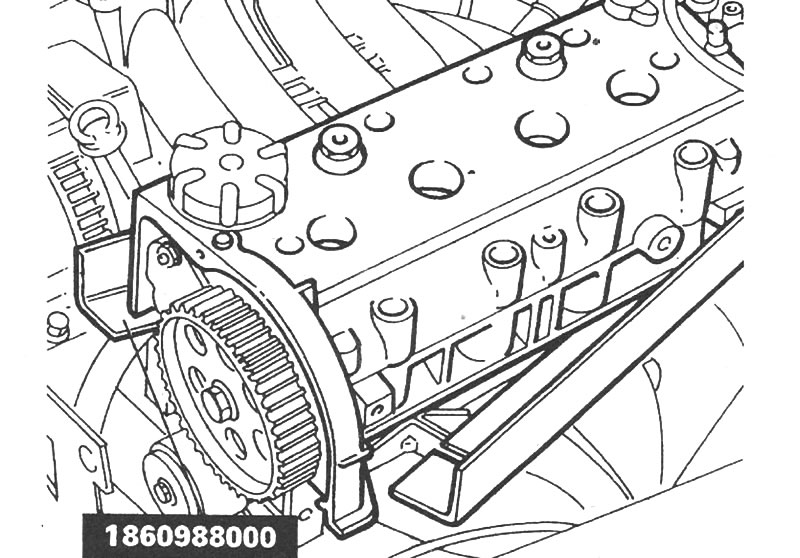

Рис. 2.20. Установка специальных инструментов Fiat 1860988000 в зазор между верхней секцией головки цилиндров и головкой цилиндров
Установка
Очистите от остатков прокладки привалочные поверхности верхней секции головки цилиндров и головки цилиндров, затем установите на головку цилиндров новую прокладку (рис. 2.21).

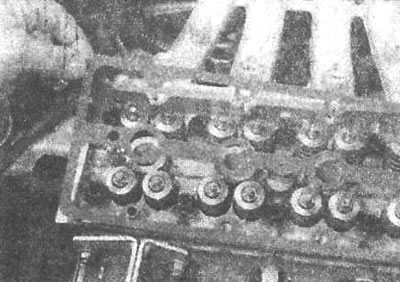

Рис. 2.21. Установка новой прокладки на головку цилиндров
Установите специальные инструменты, удерживающие гидравлические толкатели в верхней секции головки цилиндров, затем установите верхнюю секцию головки цилиндров на головку цилиндров. Когда все гидравлические толкатели совместятся с соответствующими клапанами, снимите специальные инструменты.
Вставьте болты крепления верхней секции головки цилиндров и постепенно и последовательно затяните их требуемым моментом. Постепенное затягивание болтов необходимо для равномерного сжатия всех клапанных пружин.
При необходимости замените уплотнительные кольца на колпачках, закрывающих болты крепления верхней секции головки цилиндров (рис. 2.22). Вверните колпачки в отверстия верхней секции головки цилиндров.

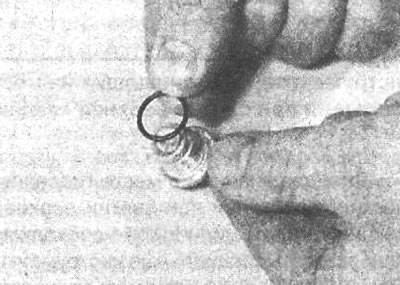

Рис. 2.22. Установка нового уплотнительного кольца на колпачок, закрывающий болт крепления верхней секции головки цилиндров
Установите катушки зажигания и под-' соедините электрические разъемы.
Установите зубчатый ремень привода газораспределительного механизма.
