Снятие

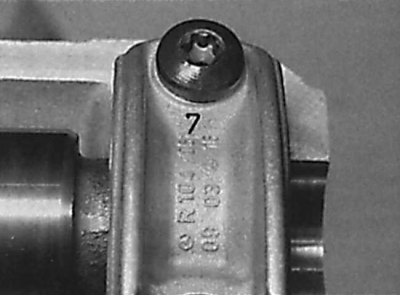

Расположение маркировки на крышке подшипника распределительного вала

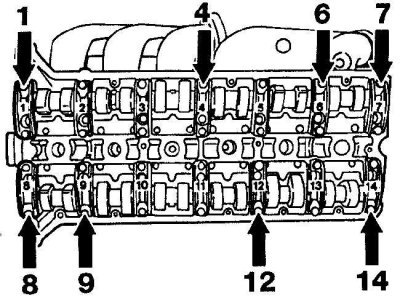

Расположение крышек подшипников распределительных валов, которые необходимо отвинтить и снять в первую очередь

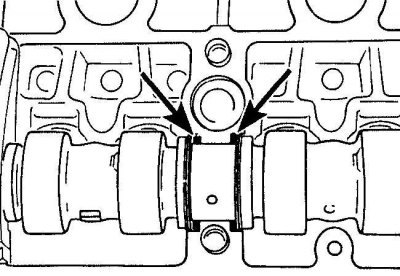

Расположение упорных полуколец

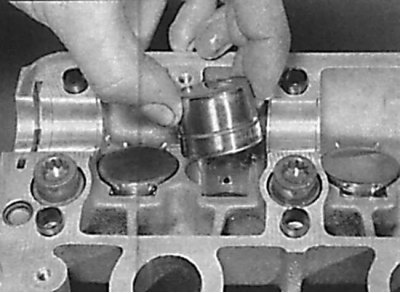

Извлечение гидравлических толкателей из головки блока цилиндров
1. Установите поршень первого цилиндра в ВМТ и проверьте, что все установочные метки совмещены с указателями.
2. Снимите звездочку коленчатого вала, управляющего выпускными клапанами.
[Источник статьи доступен на сайте: AutoInstruction.ru]
3. Снимите приводную цепь со звездочки распределительного вала, управляющего впускными клапанами и, используя проволоку, закрепите цепь от падения.
4. Проверьте наличие маркировки на крышках подшипников распределительного вала и, при отсутствии, нанесите ее. Крышки подшипников распределительного вала, управляющего выпускными клапанами, пронумерованы от 1 до 7 со стороны приводной цепи (см. рис. Расположение маркировки на крышке подшипника распределительного вала), а крышки подшипников распределительного вала, управляющего впускными клапанами пронумерованы цифрами от 8 до 14 со стороны приводной цепи.
5. Постепенно и последовательно отвинтите болты крепления крышек подшипников 1, 4, 6 и 7 распределительного вала, управляющего выпускными клапанами и крышек 8, 9, 12 и 14 распределительного вала, управляющего впускными клапанами (см. рис. Расположение крышек подшипников распределительных валов, которые необходимо отвинтить и снять в первую очередь). Снимите крышки.
6. Постепенно и последовательно на один оборот за каждый проход отвинтите болты крепления оставшихся крышек подшипников распределительного вала. Снимите крышки.
7. На двигателях 3,0 л снимите упорные полукольца около крышек подшипников 1, 8, 4 и 11 (см. рис. Расположение упорных полуколец).
8. Снимите распределительные валы с головки блока цилиндров.
9. Из гнезд в головке блока цилиндров извлеките гидравлические толкатели клапанов. Расположите гидравлические толкатели в контейнере с чистым моторным маслом в вертикальном положении таким образом, чтобы их можно было установить на свои места (см. рис. Извлечение гидравлических толкателей из головки блока цилиндров).
Проверка
1. Проверьте рабочие поверхности подшипников распределительного вала и контуры кулачков на признаки износа. При наличии любого износа распределительный вал подлежит замене.
2. Проверьте состояние гидравлических толкателей и гнезд для толкателей в головке блока цилиндров. При наличии износа на гнездах для толкателей головка блока цилиндров подлежит замене.
Установка

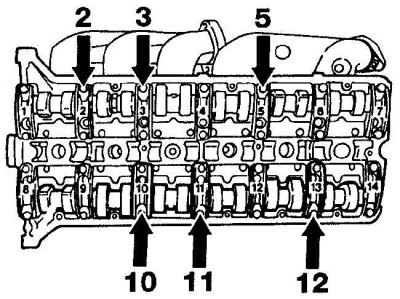

Расположение крышек подшипников распределительных валов, которые необходимо установить в первую очередь
1. Смажьте гидравлические толкатели чистым моторным маслом и вставьте каждый толкатель на свое место в головке блока цилиндров.
2. Смажьте шейки и кулачки распределительных валов чистым моторным маслом и установите распределительные валы в головку блока цилиндров.
3. Поверните распределительные валы в такое положение, чтобы кулачки цилиндра № 2 распределительного вала, управляющего выпускными клапанами, и кулачки цилиндра № 3 распределительного вала, управляющего впускными клапанами, были направлены вниз. При этом установочные отверстия на фланцах распределительных валов должны быть совмещены с верхней плоскостью головки блока цилиндров.
4. На двигателях 3,0 л установите упорные полукольца на подшипники 1, 8, 4 и 11.
5. Смажьте рабочие поверхности подшипников в крышках подшипников распределительного вала, затем установите крышки 2, 3 и 5 распределительного вала, управляющего выпускными клапанами, и крышки 10, 11 и 13 распределительного вала, управляющего впускными клапанами, и установите в крышки болты (см. рис. Расположение крышек подшипников распределительных валов, которые необходимо установить в первую очередь).
6. Затяните болты крепления крышек подшипников распределительного вала рукой, затем по спирали от центра к краю затяните болты крепления, поворачивая каждый болт на половину оборота за один проход до тех пор, пока каждая крышка не коснется головки блока цилиндров. Затем в той же последовательности затяните болты требуемым моментом в несколько стадий.
7. Установите оставшиеся крышки подшипников распределительных валов и аналогичным образом затяните их требуемым моментом.
8. Установите приводную цепь на звездочку распределительного вала, управляющего впускными клапанами, в соответствии с ранее сделанными метками.
9. Установите звездочку распределительного вала, управляющего выпускными клапанами.
10. Проверьте исходное положение распределительных валов.
