Масляный насос
Снятие

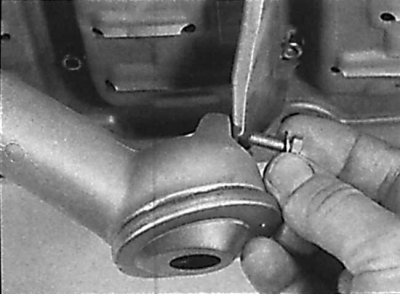

Отвинчивание болта крепления маслозаборной трубки к кронштейну

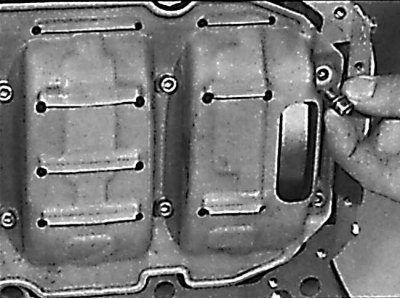

Отвинчивание болта крепления маслоулавливающей пластины

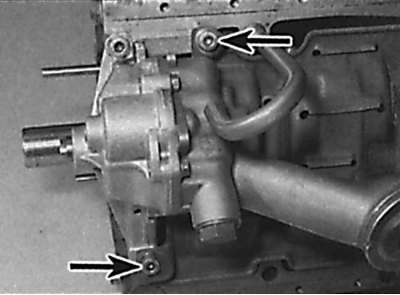

Расположение болтов, крепящих масляный насос и маслоулавливающую пластину

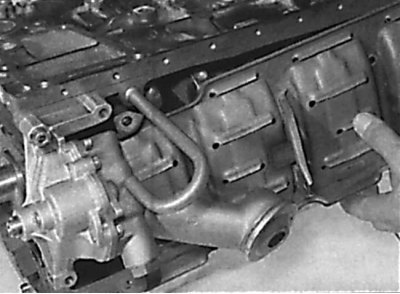

Снятие маслоулавливающей пластины

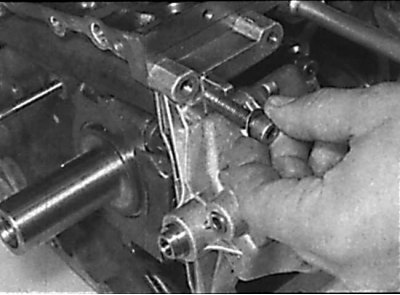

Отвинчивание болта крепления масляного насоса

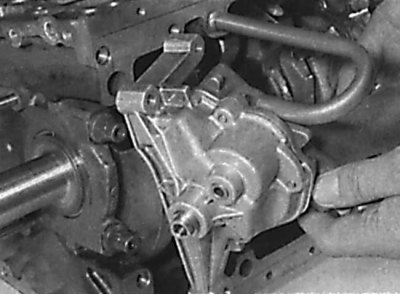

Снятие масляного насоса
1. Снимите масляный поддон.
2. Отвинтите болт и снимите звездочку масляного насоса вместе с приводной цепью.
3. Отвинтите болт крепления маслозаборной трубки к кронштейну (см. рис. Отвинчивание болта крепления маслозаборной трубки к кронштейну).
4. Отвинтите болты и снимите маслоулавливающую пластину с двигателя. Имейте с виду, что два болта, крепящие маслоулавливающую пластину, также крепят масляный насос (см. рис. Отвинчивание болта крепления маслоулавливающей пластины, Расположение болтов, крепящих масляный насос и маслоулавливающую пластину, Снятие маслоулавливающей пластины).
5. Отвинтите оставшийся болт и снимите масляный насос (см. рис. Отвинчивание болта крепления масляного насоса, Снятие масляного насоса).
Проверка

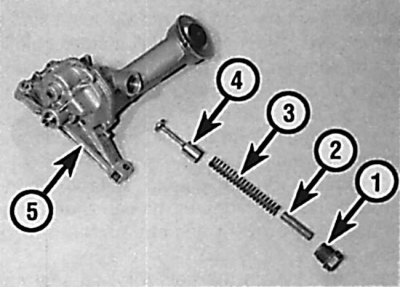

Предохранительный клапан давления масла масляного насоса
1 – пробка; 2 – штифт; 3 – пружина; 4 – поршень; 5 – корпус масляного насоса
1. Проверить можно только детали предохранительного клапана давления масла.
2. Отвинтите пробку предохранительного клапана. При этом имейте в виду, что на нее воздействует усилие сжатой пружины.
(Источник статьи доступен на портале Autoinstruction.ru)
3. Извлеките пружину, направляющий штифт и поршень (см. рис. Предохранительный клапан давления масла масляного насоса).
4. Очистите все детали, проверьте их состояние и, при необходимости, замените.
5. Установите детали предохранительного клапана давления масла в последовательности, обратной снятию.
Установка
Установка производится в последовательности, обратной снятию с учетом следующих моментов.
1. Перед установкой заполните масляный насос чистым моторным маслом.
2. Звездочку масляного насоса установите выпуклой стороной к насосу.
Замена приводной цепи
Внимание! При замене цепи привода масляного насоса также необходимо заменить звездочку масляного насоса.
Внимание! При снятии цепи необходимо использовать наждачный круг или вулканит, для срезания выступающих наружу шляпок одного из звеньев цепи.
1. Снимите масляный поддон.
2. Вывинтите свечи зажигания.
3. Ослабьте болт крепления звездочки масляного насоса.
4. Используя наждачный круг или вулканит, сошлифуйте заклепки одного из звеньев цепи.
5. Снимите фиксирующую пластину звена цепи и выбейте звено цепи.
6. Отвинтите болт крепления звездочки масляного насоса и снимите звездочку с вала насоса.
7. Установите новую звездочку на вал масляного насоса выпуклой стороной к насосу.
8. Используя звено, снятое с цепи, соедините конец старой цепи с новой цепью. Проворачивая коленчатый вал двигателя по часовой стрелке, пропустите новую цепь вокруг звездочки коленчатого вала. При этом постоянно поддерживайте ветви цепи натянутыми так, чтобы она не снялась со звездочки коленчатого вала.
9. После выхода новой цепи отсоедините от нее старую цепь.
10. Установите концы новой цепи на звездочку масляного насоса и соедините их соединительным звеном.
11. Установите фиксирующую пластину на соединительное звено цепи и расклепайте соединительное звено. Проверьте, что после расклепывания соединительного звена не остались металлические заусенцы.
12. Затяните болт крепления звездочки масляного насоса требуемым моментом.
13. Установите масляный поддон.
14. Ввинтите свечи зажигания.
