Снятие
1. Снимите масляный поддон.
2. Выверните три болта крепления масляного насоса (рис. 2А.37). Снимите цепь со звездочки масляного насоса и снимите масляный насос.

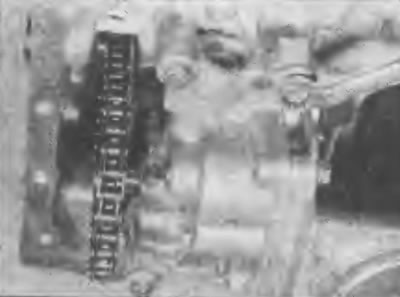

Рис. 2А.37. Расположение болтов крепления масляного насоса
Проверка
3. Проверьте звездочку масляного насоса на наличие повреждений и износа. Если звездочка изношена, необходимо заменить масляный насос, так как звездочка не поставляется отдельно. В этом случае также необходимо заменить цепь и звездочку коленчатого вала. На двигателях с алюминиевым блоком цилиндров замена цепи и ведущей звездочки требует снятия блока коренных подшипников и не может быть выполнено на двигателе, установленном в автомобиле. На двигателях с чугунным блоком цилиндров, ведущая звездочка масляного насоса и цепь могут быть сняты с двигателя, установленного в автомобиле, после снятия звездочки коленчатого вала и выворачивания болтов крепления корпуса сальника коленчатого вала.
4. Выверните болты крепления крышки сетчатого фильтра к корпусу насоса, снимите крышку сетчатого фильтра. Снимите плунжер предохранительного клапана и пружину (и направляющий штифт на двигателях с чугунным блоком цилиндров), при этом отметьте их установочное положение.
5. Проверьте шестерни масляного насоса на наличие износа зубьев или их повреждений и при их износе замените масляный насос.
6. Проверьте плунжер предохранительного клапана на наличие износа или повреждений и, при необходимости, замените его. Состояние пружины предохранительного клапана может быть определено только сравнением ее с новой пружиной.
7. Полностью очистите сетчатый фильтр масляного насоса соответствующим растворителем и проверьте его на наличие загрязнения или трещин. Если сетчатый фильтр поврежден, замените его и крышку.
8. Установите пружину предохранительного клапана, плунжер и (при наличии) направляющий штифт в крышку сетчатого фильтра, затем установите крышку в корпус масляного насоса. Совместите плунжер предохранительного клапана с отверстием в насосе и болтами закрепите крышку.
Установка
9. Убедитесь что направляющий штифт находится на месте и наденьте цепь на звездочку масляного насоса Установите насос на направляющий штифт и закрепите насос болтами, затянув их требуемым моментом.
Информация представлена на сайте [autoinstruction.ru]
10. Установите масляный поддон.
