Снятие
1. Снимите воздушный фильтр.
2. Отсоедините провода от свечей зажигания и снимите их держатели.
3. Снимите трубку указателя уровня масла и шланг вентиляции картера.
4. Снимите приемную выхлопную трубу.
5. Отверните гайки, снимите выпускной коллектор и прокладку.
Очистите привалочные поверхности на головке цилиндров и на выпускном коллекторе.
Установка

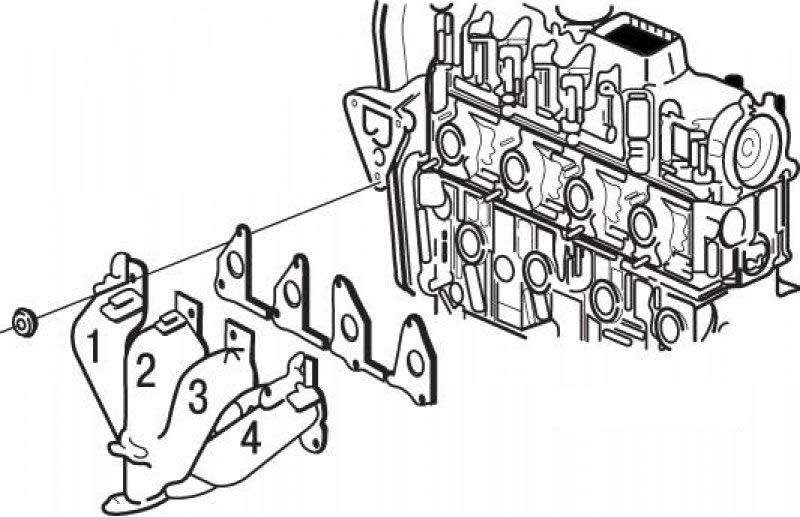

Рис. 3.9. Выпускной коллектор
1. Установите выпускной коллектор с новой прокладкой и затяните гайки моментом 22 Н·м. Сначала затяните гайки №2 и №3, затем №1 и №4 (рис. 3.9).
2. Прикрепите приемную выхлопную трубу к выпускному коллектору и затяните гайки моментом 25 Н·м.
3. Установите трубку указателя уровня масла и шланг вентиляции картера.
4. Установите провода свечей зажигания и их держатели.
5. Установите воздушный фильтр.
