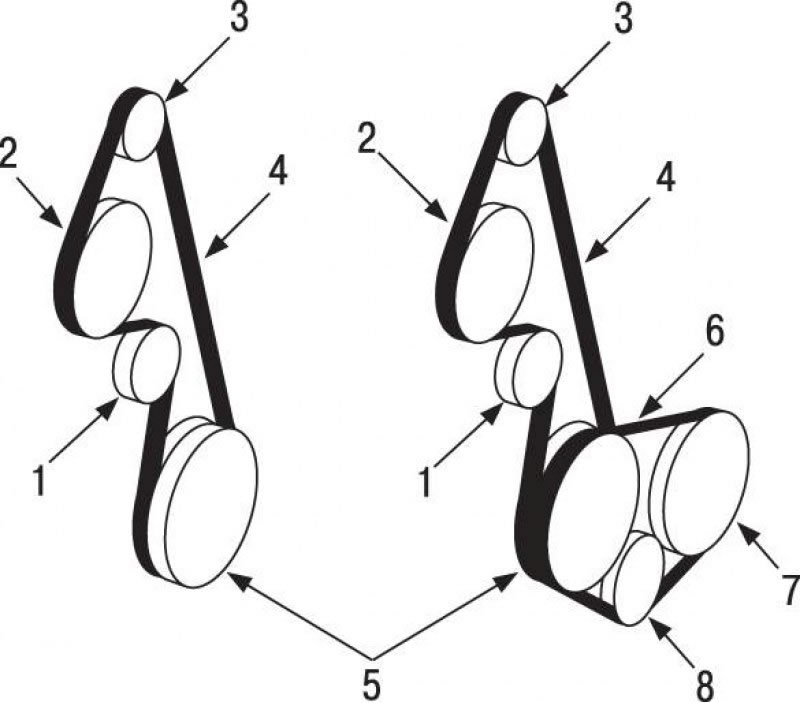

Рис. 3.4. Расположение поликлинового ремня на шкивах: 1 – натяжитель поликлинового ремня; 2 – насос усилителя рулевого управления; 3 – генератор; 4 – поликлиновой ремень; 5 – шкив коленчатого вала; 6 – клиновидный ремень привода кондиционера; 7 – компрессор кондиционера; 8 – натяжитель ремня привода кондиционера

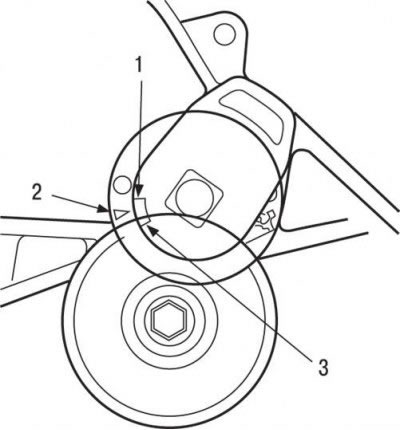

Рис. 3.5. Диапазон регулировки натяжителя: 1 – минимальная длина ремня; 2 – метка; 3 – максимальная длина ремня
Привод компрессора кондиционера осуществляется с помощью клинового ремня от шкива коленчатого вала. Все оборудование, приводимое в движение поликлиновым ремнем, жестко закреплено на двигателе. Расположение ремня показано на рис. 3.4. Натяжение ремня осуществляется подпружиненным натяжителем (рис. 3.5). Для снятия/установки ремня поверните натяжитель торцовым ключом на 15 мм. Натяжитель приводного ремня обеспечивает натяжение ремней с широким диапазоном длин, но этот диапазон имеет пределы. Использование ремня, длина которого выходит за пределы возможности регулировки натяжителем, может привести к недостаточному натяжению ремня и/или поломке натяжителя.
Внимание! Будьте внимательны при прикладывании крутящего момента к натяжителю, чтобы его не погнуть и не перетянуть, так как это может повредить натяжитель.
При регулярном осмотре ремня в его ребрах могут быть обнаружены трещины, которые не влияют на его работоспособность и, следовательно, не должны считаться причиной, вызывающей необходимость замены ремня. Однако если произошло проскальзывание ремня или отсутствуют несколько секций ребер ремня, ремень необходимо заменить.
Проверка
Если замечено пригорание ремня, проверьте, что натяжитель и ремень лежат в одной плоскости и края ремня не трутся о боковины шкива натяжителя. Если натяжитель или промежуточные шкивы издают звук высокого тона, проверьте состояние подшипников.
Проверка натяжения поликлинового ремня
1. Для проверки длины ремня, осмотрите положение меток натяжителя (рис. 3.5). Если ремень слишком растянулся или его длина выходит за пределы диапазона регулирования натяжителя, замените ремень.
2. Пустите двигатель (при выключенном дополнительном оборудовании) и прогрейте его до рабочей температуры. Выключите двигатель и инструментом КМ-128-А измерьте натяжение ремня, установив его в середине ветви ремня между насосом усилителя рулевого управления и шкивом коленчатого вала. Снимите инструмент.
3. Пустите двигатель (при выключенном дополнительном оборудовании) и для стабилизации оставьте его работать в течение 5 с на частоте вращения холостого хода. Выключите двигатель. Накидным ключом на 18 мм подтяните болт крепления шкива натяжителя по часовой стрелке. Ослабьте прикладываемое усилие и сразу же измерьте натяжение ремня, не нарушая положение натяжителя.
4. Используя тот же ключ, поверните болт крепления шкива натяжителя против часовой стрелки и поднимите натяжитель в положение «Установка» (Install). Медленно опустите шкив в положение «Нейтрально» (At rest) и, не изменяя положение шкива, измерьте натяжение ремня.
5. Вычислите среднее значение трех измерений. Если среднее значение меньше 195 Н и длина ремня находится в пределах диапазона регулировки, замените натяжитель поликлинового ремня.
