Необходимое оборудование
DT-48233 Переходник для прижима промежуточного вала
Порядок разборки

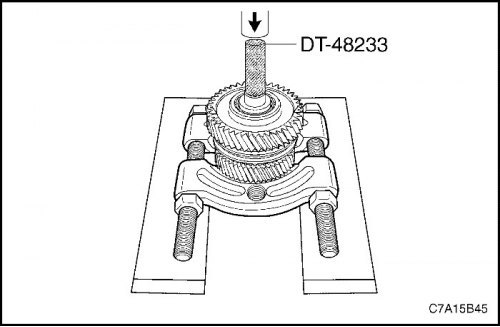

1. Выдавить шестерню 1-й передачи в сборе и шестерню 2-й передачи в сборе как один узел из промежуточного вала с помощью пластины сепаратора шестерни и подшипника, DT-48233 и гидропресса.

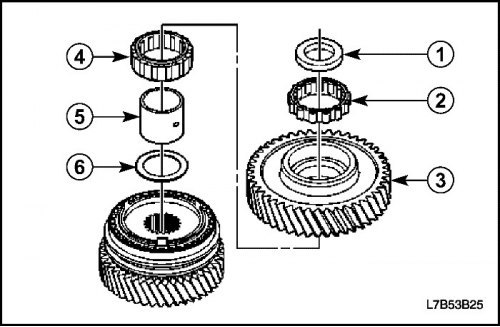

2. Положить шестерню 1-й передачи в сборе и шестерню 2-й передачи в сборе как один узел на рабочий стол.
3. Снять упорное кольцо (1).
4. Снять роликовый подшипник (2).
5. Снять шестерню 1-й передачи (3).
6. Снять роликовый подшипник (4).
7. Снять кольцо подшипника (5).
8. Снять упорное кольцо (6).
[Смотрите полную версию на сайте: www.AutoInstruction.ru]

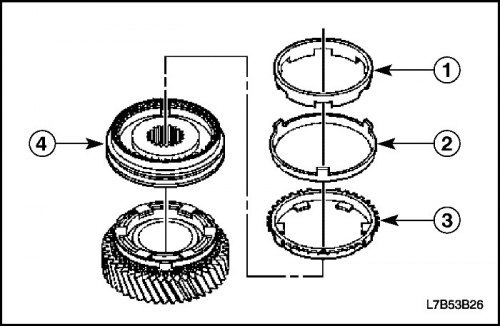

9. Снять внутренний конус шестерни 1-й передачи (1).
10. Снять блокировочное кольцо шестерни 1-й передачи (2).
11. Снять внешний конус шестерни 1-й передачи (3).
12. Снять синхронизатор 1-й/2-й передачи в сборе (4).

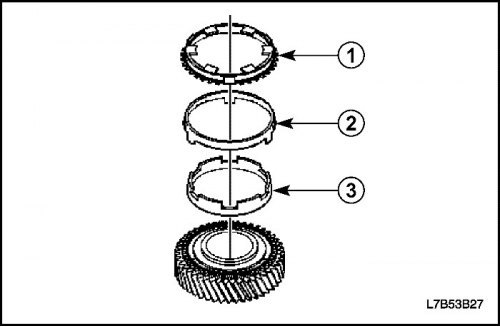

13. Снять внешний конус шестерни 2-й передачи (1).
14. Снять блокировочное кольцо шестерни 2-й передачи (2).
15. Снять внутренний конус шестерни 2-й передачи (3).
16. Снять шестерню 2-й передачи.

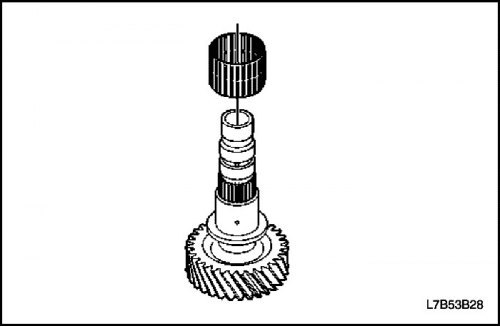

17. Снять игольчатые подшипники с промежуточного вала.
