Синхронизация дроссельной заслонки системы «Kugelfischer»

 Главная БМВ 5 серия 1972-1981, бензин Двигатель и системы Система впрыска Синхронизация дроссельной засл...

0

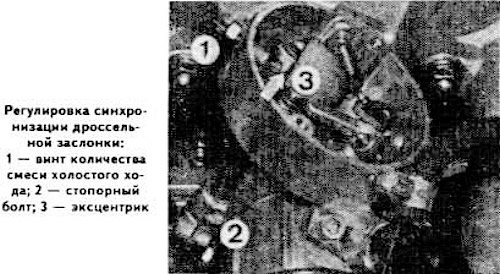

Снимите крышку, выверните винт 1 (см. фото) так, чтобы он не касался эксцентрика 3. Ослабьте стопорный болт 2.



Заблокируйте рычаг регулировки подачи топлива фиксатором 6075, вставив его в верхнее отверстие 4 корпуса насоса.

При таком положении рычага регулировки подачи топлива вставьте калибр 6077 в отверстие дроссельной заслонки. Отожмите эксцентрик вниз и затяните стопорный болт 2.

Примечание. После установки крышки осевом зазор промежуточного вала должен быть не более 0,5 мм, чтобы избежать перебоев при работе двигателя на режиме частичной нагрузки.

Выньте калибр 6077 и фиксатор 6075 Удостоверьтесь, что эксцентрик полностью перекрывает отверстие, в которое был вставлен калибр.

Ослабьте контрагайку и регулировочным винтом количества смеси установите частоту вращения коленчатого вала на холостом ходу в пределах 900±50 об/мин и затяните контргайку.
