4-цилиндровые двигатели
Снятие — двигатель M43TU
1. Отсоедините от аккумулятора отрицательный провод (см. параграф 4).
2. Снимите воздухоочиститель и датчик расхода воздуха (см. параграф 12 главы 4А).
3. Снимите ремень привода вспомогательных агрегатов (см. главу 1).

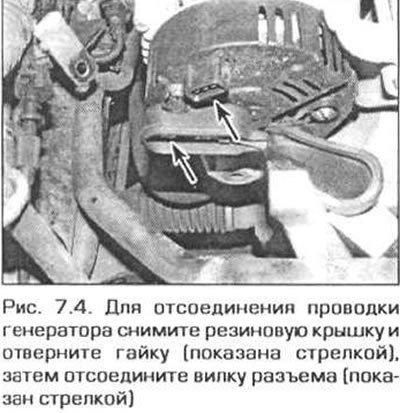

4. Снимите крышку с задней стороны генератора, отверните гайку клеммы и отсоедините провод (рис 7.4).
5. Снимите крышку с холостого шкива ремня привода вспомогательных агрегатов, выверните болт крепления шкива и снимите шкив для доступах верхнему болту крепления генератора. Запомните положение шкива, чтобы в дальнейшем установить его таким же образом.

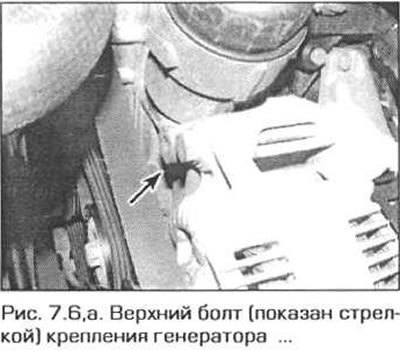

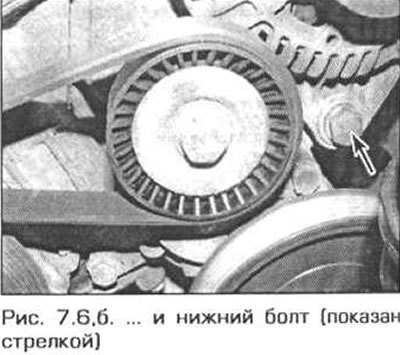

6. Отверните гайки верхнего и нижнего болтов крепления генератора (рис. 7.6, а, б).
7. Снимите генератор с двигателя.
Установка — двигатель M43TU
8. Установка выполняется в обратной последовательности. Ремень привода вспомогательных агрегатов установите и натяните, как указано в главе 1.
Снятие — двигатель N42
9. Отсоедините от аккумулятора отрицательный провод (см. параграф 4).
10. Снимите воздухоочиститель (см. главу 4А).
11. Снимите ремень привода вспомогательных агрегатов (см. главу 1).

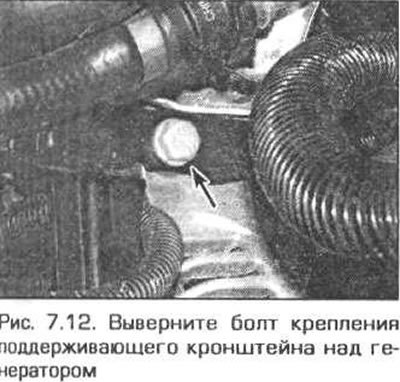

12. На передней стороне генератора выверните болт крепления поддерживающего кронштейна и снимите с него все шланги и провода (рис. 7.12).

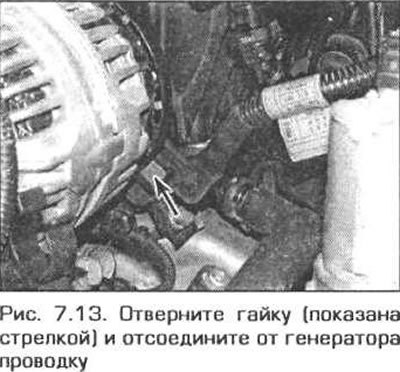

13. Освободите от фиксатора и разъедините электрический разъём генератора. На задней стороне генератора отверните гайку и отсоедините провод аккумулятора (рис. 7.13).

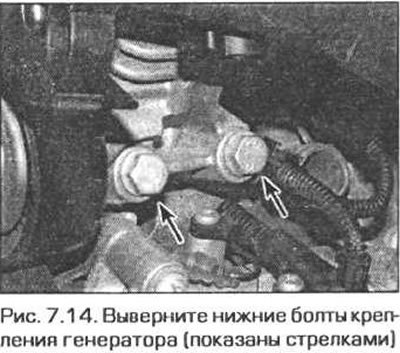

14. Выверните два нижних болта и снимите генератор с двигателя (рис. 7.14).
Установка — двигатель N42
15. Установка выполняется в обратной последовательности. Затяните болты крепления генератора требуемым моментом.
6-цилиндровые двигатели
Снятие
16. Отсоедините от аккумулятора отрицательный провод (см. параграф 4).
17. Снимите воздухоочиститель и датчик расхода воздуха (см. параграф 12 главы 4А).
18. Снимите вязкостную муфту вентилятора системы охлаждения (см. главу 3 — двигатель M52TU).
19. Снимите ремень привода вспомогательных агрегатов (см. главу 1).
20. Выверните болты крепления бачка резервной жидкости рулевого гидроусилителя и сдвиньте бачок в сторону. Не отсоединяйте от бачка шланги.
21. Под генератором вытащите шланг обдува из задней крышки.

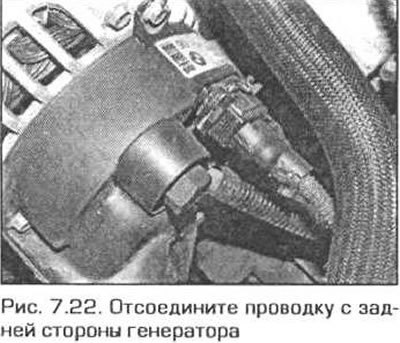

22. Снимите заднюю крышку генератора и отсоедините от генератора проводку (рис. 7.22).

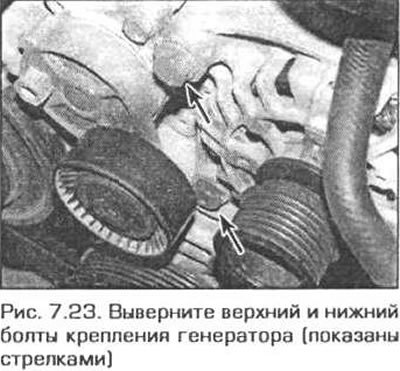

23. Выверните верхний и нижний болты крепления генератора (рис. 7.23).
24. Снимите генератор с двигателя.
Установка
25. Установка выполняется в обратной последовательности с учетом следующих замечаний.
- а) При установке холостого шкива ремня привода генератора следите за тем, чтобы выступ шкива попал в соответствующий вырез опорного кронштейна.
- б) Установите и натяните ремень привода вспомогательных агрегатов.
