Щиток приборов:
- 1 - вольтметр;
- 2 - спидометр (указатель скорости движения автомобиля);
- 3 - одометр (счетчик пройденного пути);
- 4 - тахометр.
Указывает частоту вращения коленчатого вала. Желтая зона шкалы обозначает режим работы двигателя с высокой частотой вращения коленчатого вала, красная зона - недопустимые режимы. Максимально разрешенные обороты двигателя - 6000 об/мин;
5 - указатель температуры охлаждающей жидкости.
Стрелка в зеленой зоне шкалы указывает на нормальную температуру охлаждающей жидкости. Красная зона - перегрев двигателя. Запрещается эксплуатировать автомобиль при температуре охлаждающей жидкости свыше 118°С;
6 - эконометр.
Помогает подобрать наиболее экономичный (с точки зрения расхода топлива) режим работы двигателя при движении автомобиля. При этом стрелка прибора находится в зеленой зоне шкалы;
7 - блок контрольных ламп:
- включения указателей поворота (загорается зеленым мигающим светом при включении правого или левого поворота);
- неисправности системы управления двигателем (подключается на автомобиле с системой впрыска. Загорается оранжевым светом при включенном зажигании и гаснет после запуска двигателя). При неисправности в системе сигнализатор мигает или горит постоянно. Эксплуатация автомобиля не запрещается, так как система перейдет на резервный режим работы (с потерей мощности и увеличением расхода топлива). Неисправность устраните самостоятельно или в специализированной мастерской;
- заряда аккумуляторной батареи. При включении зажигания загорается красным светом и гаснет после запуска двигателя. Если лампа продолжает гореть после запуска двигателя, то это указывает на отсутствие заряда аккумуляторной батареи. Причиной может быть недостаточное натяжение ремня привода генератора, неисправность генератора или цепи контрольной лампы. Дальнейшее движение с горящей лампой может привести к полному разряду аккумуляторной батареи и остановке двигателя, а также к возникновению пожара (в случае, если неисправность вызвана замыканием электропроводки);
- включения габаритного света (загорается зеленым светом при включении габаритных огней);
- включения дальнего света фар (загорается синим светом при включении дальнего света фар);
- недостаточного давления масла. При включении зажигания загорается красным светом и гаснет после запуска двигателя. Если лампа продолжает гореть после запуска двигателя, то это указывает на низкое давление в системе смазки двигателя. Во избежание выхода из строя двигателя его следует заглушить и устранить причину неисправности;
- включения стояночного тормоза (загорается красным светом при включенном зажигании и поднятом рычаге стояночного тормоза).

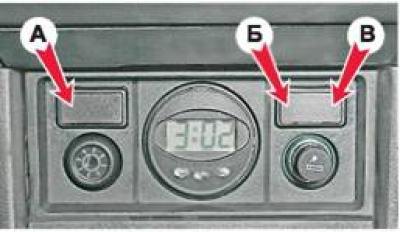

Примечание: На центральной консоли панели приборов установлены дополнительные контрольные лампы:
- А - непристегнутых ремней безопасности (загорается красным светом при включении зажигания, если не пристегнут ремень безопасности водителя; установлен на части автомобилей);
- Б - включения обогрева заднего стекла (загорается оранжевым светом при включении обогрева заднего стекла и включенном зажигании);
- В - аварийного состояния рабочей тормозной системы (загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже допустимого уровня и включенном зажигании).
8 - суточный счетчик пройденного пути;
9 - контрольная лампа резерва топлива. Загорается желтым светом, если в топливном баке осталось менее 6,5-4 л топлива;
10 - указатель уровня топлива;

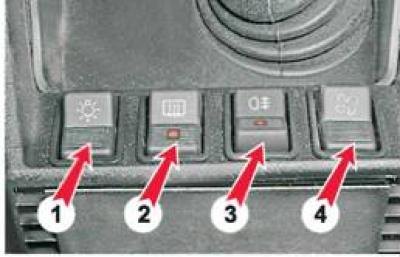

Клавишные выключатели:
1 - выключатель наружного освещения. Трехпозиционный выключатель имеет три фиксированных положения. В первом - наружное освещение выключено; во втором - включены габаритный свет, лампы освещения номерного знака и лампы подсветки приборов; в третьем - дополнительно включается ближний свет фар;
2 - выключатель обогрева заднего стекла. Обогрев заднего стекла включается нажатием на клавишу при включенном зажигании;
3 - выключатель противотуманного света в задних фонарях.
Противотуманный свет включается нажатием на клавишу при включенном ближнем свете фар;
4 - переключатель режимов работы вентилятора отопителя. Переключатель обеспечивает две скорости вращения вентилятора - малую и большую.
