Снятие
1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").
Предупреждение! Перед выполнением следующих операций рекомендуется под патрубки подложить ветошь.

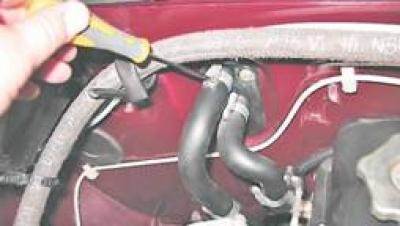

2. В моторном отсеке отверткой ослабляем затяжку хомутов крепления шлангов подвода и отвода охлаждающей жидкости.

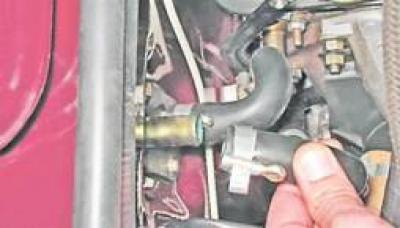

3. Снимаем шланги с патрубков радиатора и крана отопителя. При этом из отверстий патрубков и шлангов может вытечь небольшое количество охлаждающей жидкости.

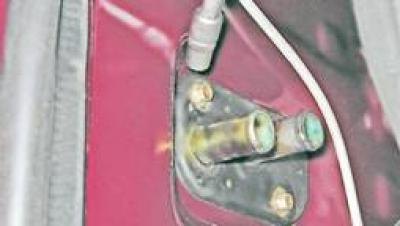

4. Торцовым ключом на 7 мм отворачиваем два самореза крепления уплотнителя к кузову.

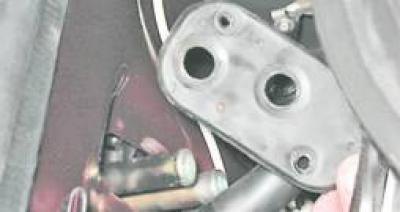

5. Снимаем уплотнитель с патрубков.
6. Отсоединяем тягу привода от крана отопителя (см. "Кран отопителя - замена").
7. Снимаем кожух электровентилятора отопителя (см. "Электродвигатель вентилятора отопителя - замена").

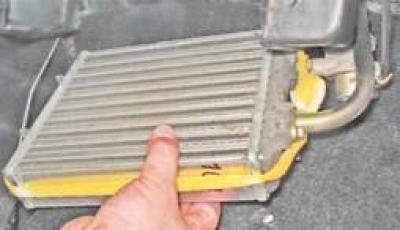

8. Выводя патрубки радиатора из отверстия в перегородке моторного отсека, снимаем радиатор отопителя.
9. Накидным ключом на 10 мм отворачиваем два болта крепления отводящего патрубка радиатора.

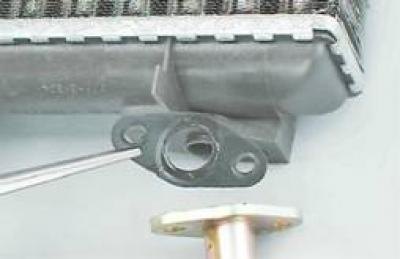

10. Снимаем патрубок. Место соединения фланцев патрубка и радиатора уплотнено резиновой прокладкой.
11. Снимаем с радиатора кран отопителя (см. "Кран отопителя - замена").
Установка
1. Резиновые прокладки и хомуты заменяем новыми.
2. Установка всех снятых деталей выполняется в обратной последовательности.
3. Перед заправкой охлаждающей жидкости рычаг управления краном отопителя перемещаем в крайнее правое положение.
4. Доливаем охлаждающую жидкость (см. "Охлаждающая жидкость - проверка уровня и замена").
5. После заправки системы охлаждающей жидкостью проверяем герметичность соединений и при необходимости подтягиваем их.
