Снятие
Снимите блок отопителя в сборе.
Выверните винт и снимите с блока отопителя герметичное уплотнение, опору труб и торцевую крышку (рис. 9.32-9.34).

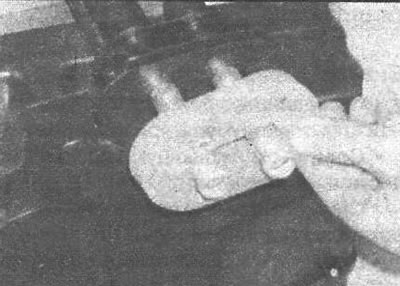

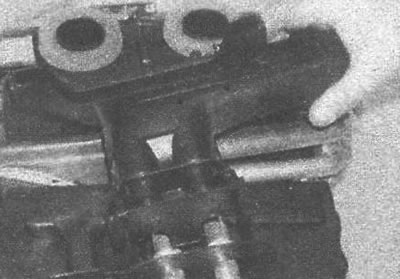

Рис. 9.32. Снятие с блока отопителя герметичного уплотнения | Рис. 9.33. Снятие с блока отопителя опоры труб |

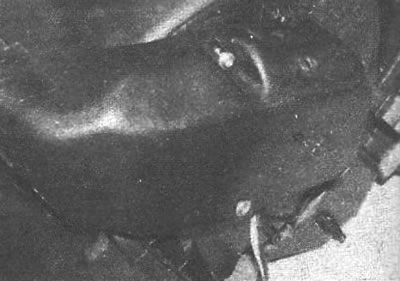

Рис. 9.34. Снятие с блока отопителя торцевой крышки
Отметьте расположение двух трубок, затем выверните винт и снимите фиксирующую пластину (рис. 9.35,9.36). Извлеките из радиатора отопителя трубки и снимите уплотнительные кольца (рис. 9.37).

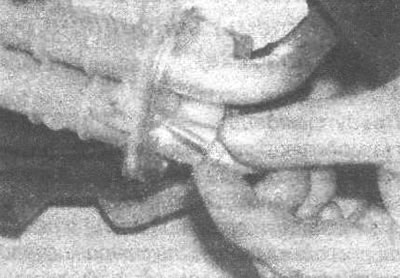

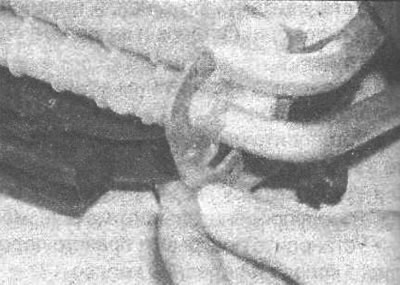

Рис. 9.35. Выворачивание винта крепления фиксирующей пластины | Рис. 9.36. Снятие фиксирующей пластины |

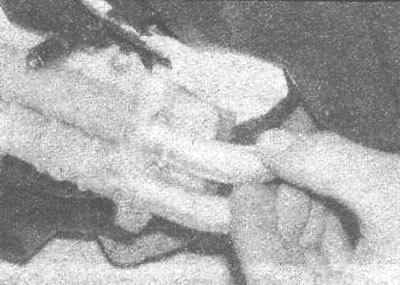

Рис. 9.37. Извлечение трубок из радиатора отопителя
Выверните винт и достаньте радиатор из блока отопителя (рис. 9.38, 9.39).

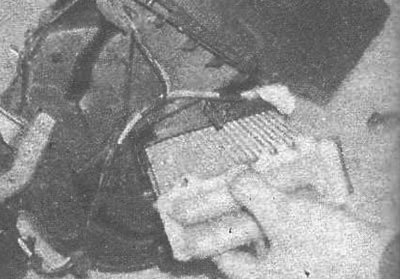

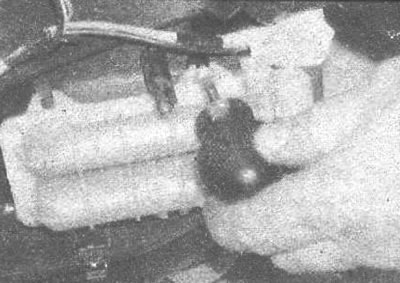

Рис. 9.38. Выворачивание винта крепления радиатора отопителя | Рис. 9.39. Извлечение радиатора из блока отопителя |
Установка
Установка проводится в последовательности, обратной снятию.
