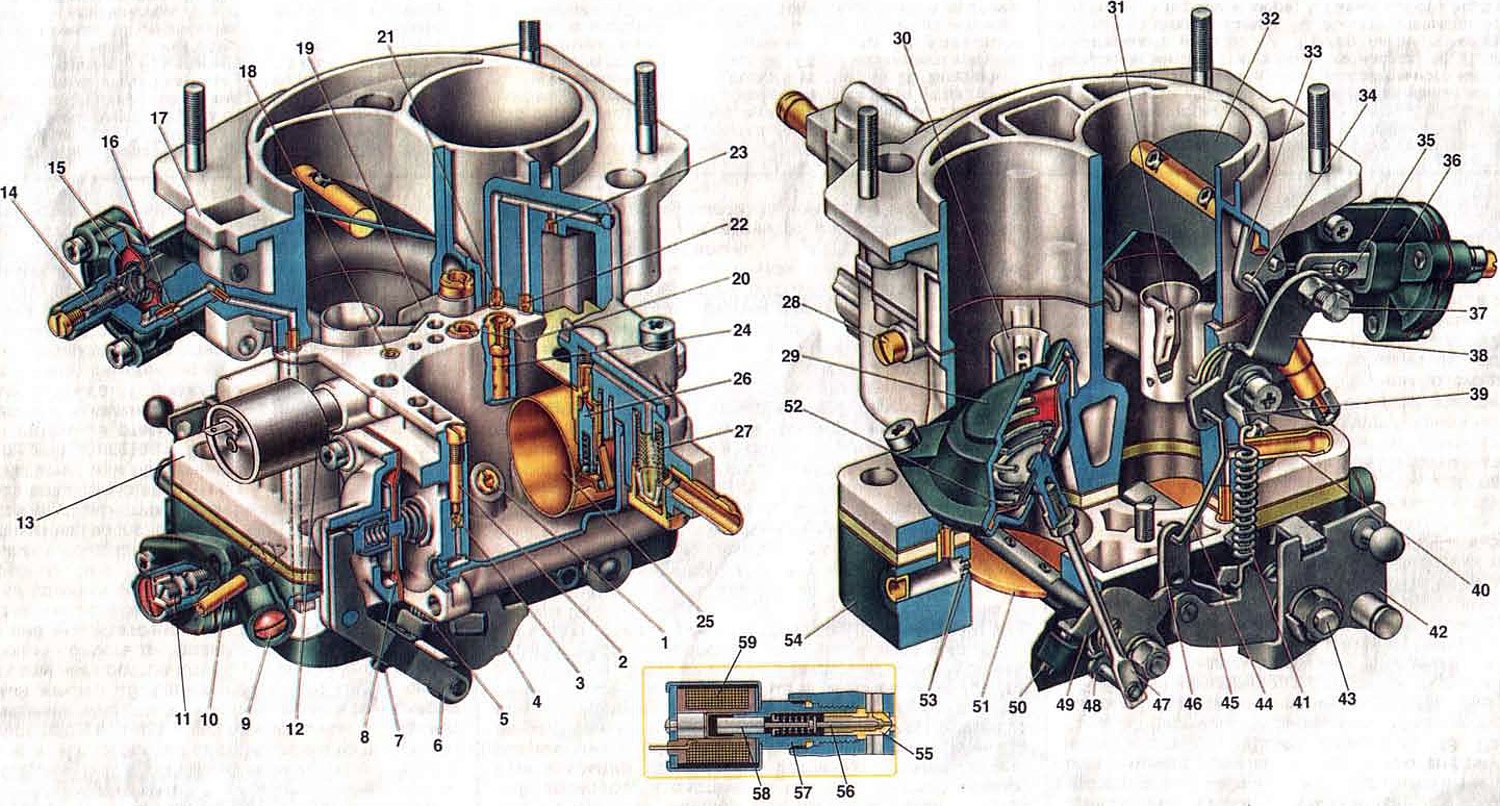

Рис. 8. Карбюраторы. 1. Главный топливный жиклер первой камеры; 2. Винт регулировки подачи топлива ускорительным насосом; 3. Перепускной жиклер ускорительного насоса; 4. Кулачок привода ускорительного насоса; 5 Возвратная пружина дроссельной заслонки первой камеры; 6. Рычаг привода ускорительного насоса; 7. Винт, ограничивающий закрытие дроссельной заслонки 1-й камеры; 8. Диафрагма ускорительного насоса; 9. Регулировочный винт состава (качества) смеси холостого хода с ограничительной втулкой: 10 Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания; 11. Регулировочный винт количества смеси холостого хода; 12. Запорный клапан топливного жиклера холостого хода; 13. Корпус карбюратора; 14 Регулировочный винт пускового устройства; 15. Диафрагма пускового устройства; 16 Воздушный жиклер пускового устройства; 17. Крышка карбюратора; 18. Воздушный жиклер системы холостого хода; 19 Распылитель ускорительного насоса; 20. Главные воздушные жиклеры; 21. Эмульсионный жиклер экономайзера (эконостата); 22. Топливный жиклер экономайзера; 23. Воздушный жиклер экономайзера; 24 Эмульсионная трубка; 25. Поплавок; 26 Игольчатый клапан; 27. Топливный фильтр; 28. Корпус топливного жиклера переходной системы второй камеры; 29. Пневмопривод дроссельной заслонки второй камеры- 30. Малый диффузор смесительной камеры; 31 Распылитель; 32. Воздушная заслонка; 33. Рычаг оси воздушной заслонки; 34 Телескопическая тяга привода воздушной заслонки; 35. Рейка пускового устройства; 36. Корпус пускового устройства. 37 Винт крепления тяги привода воздушной заслонки; 38. Трехплечий рычаг; 39. Кронштейн возвратной пружины; 40 Патрубок отсоса картерных газов; 41, Возвратная пружина рычагов; 42 Рычаг привода дроссельных заслонок; 43. Ось дроссельной заслонки первой ка меры; 44 Тяга соединения приводов воздушной и дроссельной заслонок. 45. Рычаг, ограничивающий открытие дроссельной заслонки второй камеры: 46. Рычаг связи с воздушной заслонкой; 47. Шток пневмопривода дроссельной заслонки второй камеры; 48. Рычаг, связанный с рычагом 49 через пружину; 49. Рычаг, жестко закрепленный на оси 43; 50. Винт для регулировки закрытия дроссельной заслонки 2-й камеры. 51. Дроссельная заслонка второй камеры; 52. Диафрагма пневмопривода дроссельной заслонки 2-й камеры; 53. Отверстия переходной системы второй камеры; 54. Корпус дроссельных заслонок; 55. Топливный жиклер холостого хода; 56. Игла запорного клапана; 57. Корпус запорного клапана; 58. Якорь электромагнита; 59. Обмотка катушки электромагнита.
На автомобиля ВАЗ-2103 выпуска 1972-74 гг. устанавливались карбюраторы 2103-1107010. С 1974 по 1976 г.г. на автомобили ВАЗ-2103 ВАЗ-2106 стали ставить карбюраторы 2103-1107010-01, а с 1976 по 1980 г.г. ВАЗ-2106-1107010. С 1980 г. устанавливают карбюратор "Озон" 2107-1107010-20 с распределителями зажигания, имеющими вакуумный регулятор опережения зажигания. Со старыми распределителями зажигания (без вакуумного регулятора) устанавливали карбюратор 2107-1 ID-7010-10, поступающий в запасные части и отличающийся от 2107-1107010-20 только отсутствием патрубка отбора разрежения для вакуумного регулятора. Карбюраторы с соответствующими распределителями зажигания взаимозаменяемы между собой.

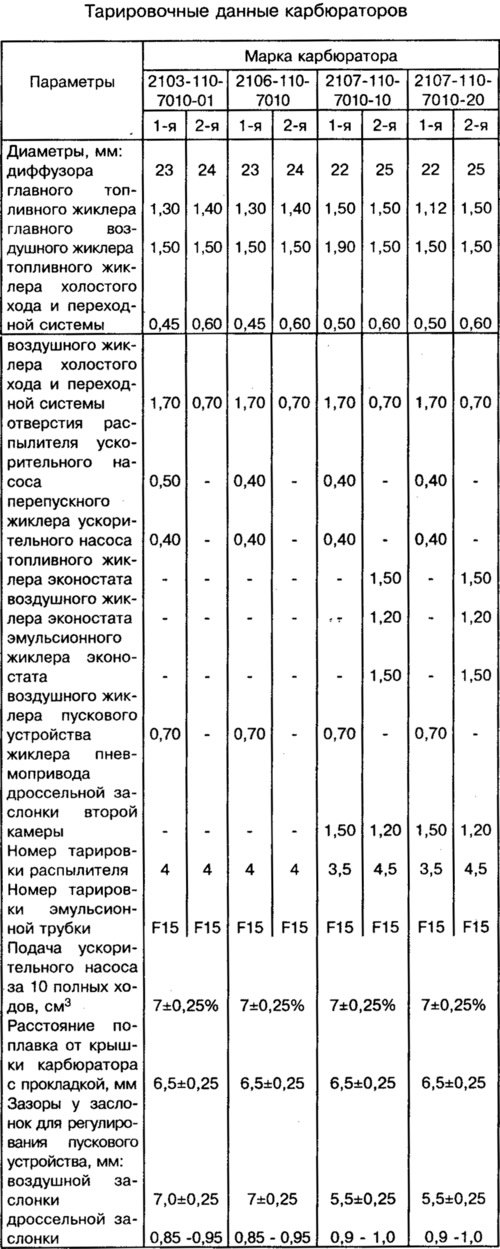

Основные данные карбюраторов приведены в таблице.
На автомобили ВАЗ-21063 устанавливается карбюратор 2105-1107010-20, который отличается от карбюратора 2107-1107010-20 лишь следующими тарировочными данными: диаметры главных топливных жиклеров составляют 1,07 и 1,62 мм; диаметры главных воздушных жиклеров - 1,70 мм; диаметры жиклеров пневмопривода дроссельной заслонки второй камеры - 1,2 и 1,0 мм; пусковые зазоры воздушной заслонки - 5+0,5 мм, дроссельной заслонки - 0,7-0,8 мм.
На автомобиль ВАЗ-21065 устанавливается карбюратор типа "Солекс" 21053-1107010, показанный на рисунках 10-11 альбома. На данном рисунке альбома показан карбюратор 2107-1107010-20.
Карбюратор 2107-1107010-20 эмульсионного типа, двухкамерный, с падающим потоком. Открытие дроссельной заслонки первой камеры осуществляется от педали в салоне. Карбюратор имеет сбалансированную поплавковую камеру, две главные дозирующие системы, диафрагменное пусковое устройство, экономайзер (эконостат) с пневматическим приводом, диафрагменный ускорительный насос с механическим приводом, автономную систему холостого хода и переходную систему второй смесительной камеры, а также золотниковое устройство для вентиляции картера двигателя.
Карбюратор 2107-1107010-20 состоит из трех корпусных деталей: корпуса 13 карбюратора, крышки 17 и корпуса 54 дроссельных заслонок.
Крышка 17 имеет входные горловины смесительных камер. В крышке установлена воздушная заслонка 32, игольчатый клапан 26, поплавок 25, топливный фильтр 27.
На крышке крепится пусковое устройство. Рычаг 33 воздушной заслонки тягой связан с рейкой 35, а телескопической тягой 34 с трехплечим рычагом 38. В крышке выполнены каналы экономайзера (эконостата).
Весь материал скопирован с сайта [Autoinstruction.ru]
В корпусе 13 в больших диффузорах установлены легкосъемные малые диффузоры 30, изготовленные заодно с распылителями 31 главных дозирующих систем и распылителем эконостата. В корпусе выполнены каналы главных дозирующих систем, автономной системы холостого хода, переходной системы, ускорительного насоса, канал связи пускового устройства с за-дроссельным пространством. В корпусе установлены распылитель 19 ускорительного насоса; топливные, воздушные и эмульсионные жиклеры вышеперечисленных систем.
В корпусе 54 установлены заслонки первой и второй камер. На оси заслонки первой камеры установлены: рычаг 42 привода дроссельных заслонок от педали, рычаг 45, ограничивающий открытие заслонки второй камеры, рычаг 46 связи с воздушной заслонкой, кулачок 4 привода ускорительного насоса. На оси заслонки первой камеры находится золотник вентиляции картера двигателя. На оси заслонки 51 установлены рычаг 49, жестко закрепленный, и рычаг 48 привода заслонки, связанный через пружину с рычагом 49 и со штоком 47 диафрагмы пневматического привода. В корпусе выполнены каналы переходной системы и автономной системы холостого хода, установлены регулировочные винты 11 и 9 количества смеси и качества (состава) смеси холостого хода.
