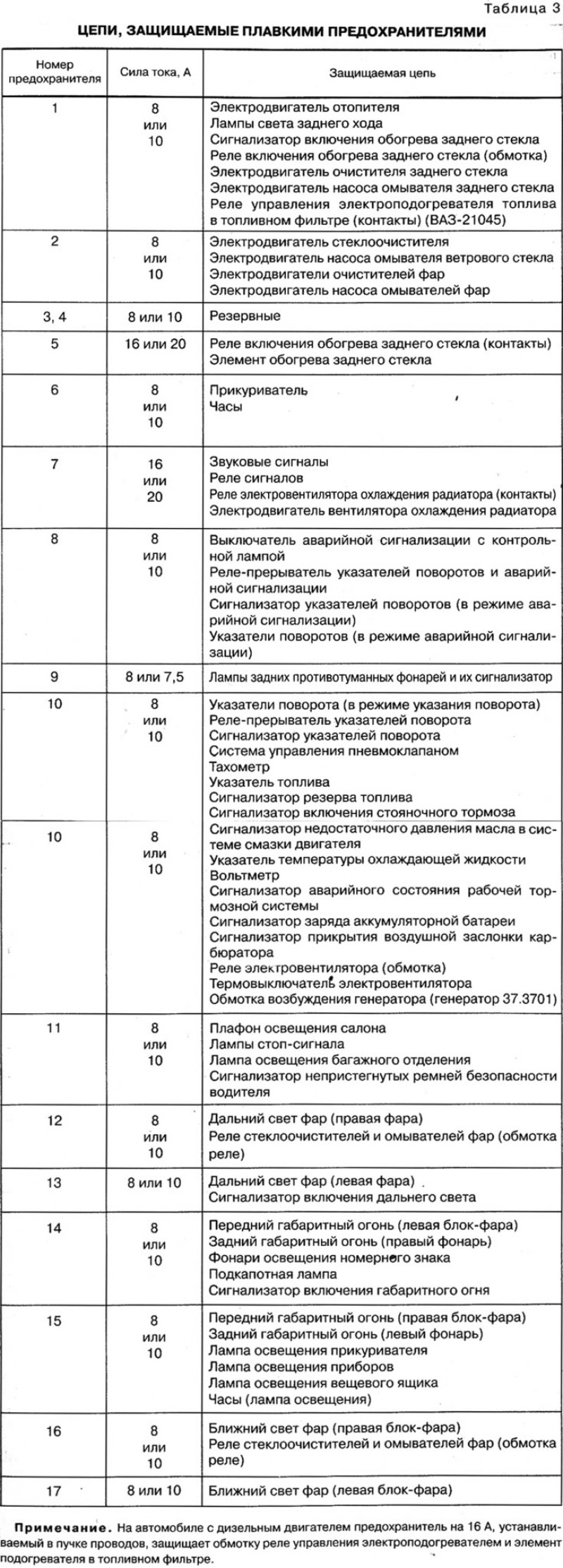

Цепи, защищаемые плавкими предохранителями, указаны в таблице 3.
На автомобиле с системой впрыска топлива под вещевым ящиком дополнительно устанавливается блок реле и предохранителей. Предохранители по 15 А защищают цепи:
- черная колодка — клапан продувки адсорбера;
- датчик скорости;
- датчик концентрации кислорода, зеленая колодка — контроллер;
- модуль зажигания, красная колодка — реле электробензонасоса;
- электробензонасос;
- форсунка.
Плавкими предохранителями не защищаются цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения).
Перед заменой перегоревшего предохранителя выясните и устраните причину, вызвавшую его оплавление.
Внимание! Недопустима установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.
