Через монтажный блок осуществляется соединение жгутов проводов моторного отсека со жгутом проводов панели приборов и жгутом, идущим к задней части автомобиля. Колодки жгутов окрашены в разные цвета, а на стенках блока нанесены цветные метки соответствующего разъема. Номера предохранителей и пиктограммы реле нанесены на внутренней поверхности крышки блока. Ha автомобиле применены предохранители флажкового типа, которые в зависимости от силы максимального тока имеют разные цвета:
- 7,5 A коричневый;
- 10 A красный;
- 15 A синий;
- 20 A желтый.

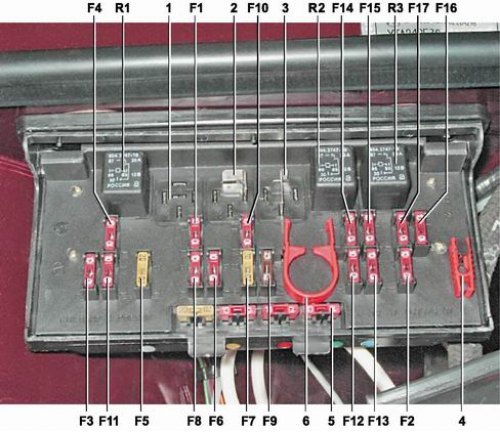

Монтажный блок реле и предохранителей: R1 - реле включения обогрева заднего стекла; R2 - реле включения дальнего света фар; R3 - реле включения ближнего света фар; F1-F17 - предохранители; 1 - место установки реле включения очистителей и омывателей фар; 2 - перемычка (ранее устанавливалось реле включения звукового сигнала); 3 - перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения); 4 - пинцет для замены предохранителей; 5 - запасные предохранители; 6 - пинцет для замены реле
Таблица 13.2. Электрические цепи, защищаемые предохранителями
| № | Ток, (А) | Защищаемые цепи |
| Fl | 10 | Электродвигатель отопителя |
| F2 | 10 | Электродвигатель стеклоочистителя |
| F3 | 10 | Резервный |
| F4 | 10 | Резервный |
| F5 | 20 | Элемент обогрева заднего стекла и реле его включения (контакты) |
| F6 | 10 | Прикуриватель |
| F7 | 20 | Звуковые сигналы |
| F8 | 10 | Выключатель аварийной сигнализации с контрольной лампой |
| Указатели поворота (в режиме аварийной сигнализации) | ||
| F9 | 7,5 | Лампы задних противотуманных фонарей и их сигнализатор |
| FlO | 10 | Указатели поворота (в режиме указания поворота) |
| FIl | 10 | Плафон освещения салона |
| F12 | 7,5 | Лампа дальнего света (правая фара) |
| F13 | 10 | Лампа дальнего света (левая фара) |
| F14 | 10 | Лампа габаритного света (левая блок-фара) |
| Контрольная лампа включения наружного освещения | ||
| F15 | 20 | Лампа габаритного света (правая блок-фара) |
| F16 | 10 | Ближний свет фар (правая блок-фара) |
| F17 | 7,5 | Ближний свет фар (левая блок-фара) |
