Снятие
1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").
2. Устанавливаем нижний рычаг блока управления системой вентиляции в крайнее правое положение, закрывая воздушные заслонки боковых воздуховодов.
3. Снимаем щиток приборов (см. "Щиток приборов модели 2105 (2107) - снятие и замена ламп").
4. Снимаем вещевую полку и корпус вещевого ящика (см. "Панель приборов модели 2105 (2107) - снятие и установка").
5. Для автомобиля с панелью приборов модели 2105 снимаем панель радиоприемника (см. "Панель приборов модели 2105 - снятие и установка").
6. Для автомобиля с панелью приборов модели 2107 снимаем панель радиоприемника (см. "Панель радиоприемника модели 2107 - снятие и установка").
7. Для автомобиля с панелью приборов модели 2107 отсоединяем от колодки проводов выключателя вентилятора отопителя провода сине-черного и красного цвета.
8. B пространстве за щитком приборов ключом на 7 мм ослабляем болт крепления оболочки гибкой тяги управления заслонкой и отсоединяем тягу.
9. Снимаем наконечник гибкой тяги с оси рычага привода заслонки.
10. Торцовым ключом на 10 мм отворачиваем гайку крепления кожуха радиатора и наконечника "массового" провода вентилятора, расположенную за центральным воздуховодом.
11. Снимаем со шпильки наконечник "массового" провода.
Статья перепечатана с ресурса AutoInstruction.ru
12. Отворачиваем гайку крепления правого воздуховода(см. "Кран отопителя - замена").
13. Торцовым ключом на 10 мм отворачиваем гайку крепления левого воздуховода.
14. Шлицевой отверткой отжимаем по периметру воздуховодов по четыре держателя и отсоединяем воздуховоды от кожуха радиатора.
15. Шлицевой отверткой поддеваем и отсоединяем четыре пружинных скобы крепления кожухов вентилятора к кожуху радиатора.
16. Снимаем кожух вентилятора и направляющий кожух вентилятора в сборе с вентилятором.
17. Из отверстия в корпусе вынимаем резиновый уплотнитель и пропускаем провода внутрь кожуха.

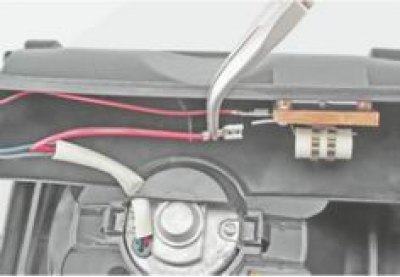

18. Отсоединяем наконечник красного провода, идущего к вентилятору, от штекера дополнительного резистора.
19. Разъединяем кожухи вентилятора.
20. Сдвинув шлицевой отверткой, снимаем стопорную шайбу с вала вентилятора.
21. Снимаем с вала регулировочные шайбы.

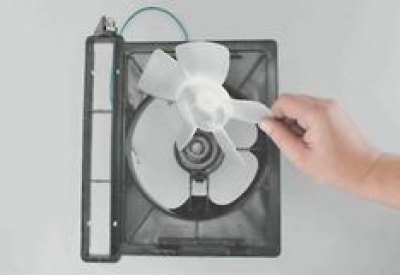

22. Снимаем с вала электродвигателя крыльчатку вентилятора.
23. Отсоединяем две пружинные скобы крепления электродвигателя к направляющему кожуху.
24. Снимаем электродвигатель с двумя резиновыми подушками.
Установка
Установка всех снятых деталей выполняется в обратной последовательности.
