Правила проверки и эксплуатации
Чтобы не повредить регулятор при проверке и эксплуатации, необходимо соблюдать следующие правила.
Нельзя путать местами провода, присоединяемые к штекерам "15" и "67" (см. рис. 159). Если провода по неосторожности будут перепутаны, то регулятор работать не будет и верхние контакты будут постоянно замкнуты. Напряжение на выходе генератора сильно возрастает, что приведет к бурному кипению и выплескиванию электролита из аккумуляторной батареи, а также к повреждению потребителей повышенным напряжением. Кроме того, произойдет спекание верхних контактов и регулятор напряжения придется заменить.
Не допускается присоединять конденсаторы против радиопомех к цепи между штекерами "67" регулятора и генератора. Это нарушает условия работы контактов, и они быстро повреждаются.
Не следует подключать дополнительные потребители электроэнергии к цепи питания обмотки возбуждения генератора, так как при этом напряжение генератора сильно возрастает.
Запрещается проверять работоспособность регулятора замыканием накоротко его штекеров "15" и "67". При этом напряжение генератора возрастает и может быть поврежден выпрямитель.
Не рекомендуется без надобности снимать крышку регулятора, чтобы не нарушить герметичность уплотнения. Попадание под крышку влаги и пыли приводит к загрязнению, пригоранию контактов и, следовательно, нарушению нормальной работы регулятора. Поэтому все применяемые в регуляторе материалы проверены на отсутствие газовыделения. При необходимости замены прокладки новая прокладка должна быть только из полиуретана, предусмотренного конструкцией регулятора.
Регулятор следует содержать в чистоте и оберегать от случайных ударов, которые могут нарушить его регулировку. Необходимо также следить за надежностью соединения корпуса регулятора с массой через крепежные винты, так как плохое соединение увеличивает напряжение генератора выше нормы.
Проверка и регулировка на стенде
Регулятор проверяют и регулируют на стенде, имеющем генератор, аккумуляторную батарею, термостат и электродвигатель с регулируемой частотой вращения в широком диапазоне (рис. 160). Регулятор с закрытой крышкой устанавливается на стенде штекерами вниз.

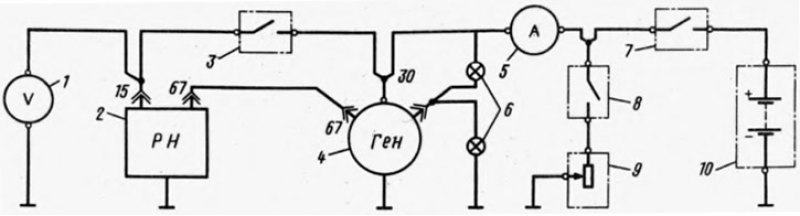

Рис. 160. Схема для проверки на стенде регулятора напряжения: 1 - вольтметр со шкалой 15 В, класс точности не ниже 0,5; 2 - регулятор напряжения; 3 - главный выключатель; 4 - генератор; 5 - амперметр со шкалой до 50 А; контрольные лампы по 3 Вт, 12 В; 7 - выключатель аккумуляторной батареи; 8 - выключатель реостата; 9 - реостат 5—30 А, 15 В; 10 - аккумуляторная батарея
Особое внимание необходимо обращать на надежность соединения проводов, чтобы их сопротивление было минимальным. Необходимо, чтобы провода от выключателя 3 соединялись непосредственно с зажимом "30" генератора и штекером "15" регулятора, а корпус регулятора соединялся непосредственно с корпусом генератора. Все соединительные провода должны быть по возможности короче. Если на стенде применяется лотковая электропроводка, то лотки должны быть из немагнитного материала.
При контрольных проверках на стенде не следует допускать работу регулятора с отключенной аккумуляторной батареей, так как это может повредить контакты регулятора.
Лампочки 6 контролируют исправность генератора и, если он исправен, должны иметь одинаковый накал.
Перед проверкой регулятор прогревают в термостате в течение 15—18 мин при (50±3)°С, питая обмотку регулятора током при напряжении 12—13 В. Напряжение устанавливается реостатом 9 при включенных выключателях 3, и неработающем генераторе.
Немедленно после прогрева производится проверка и регулировка. Во время проверки и регулировки как 1-й, так и 2-й ступени следят за тем, чтобы напряжение было устойчивым, т.е. резко не колебалось.
Контроль 2-й ступени. Приводят во вращение ротор генератора и доводят его до 5000 Об/мин. Реостатом устанавливают ток нагрузки генератора 2—12 А. Проверяют напряжение генератора, которое должно быть (14,2±0,3) В. Если оно отличается, останавливают генератор, отключают аккумуляторную батарею, снимают крышку с регулятора и, подгибая кронштейн 12 (см. рис. 159), ослабляют, если повышенное напряжение, или увеличивают, если напряжение пониженное, натяжение пружины 11. Затем устанавливают на место крышку регулятора и снова проверяют напряжение 2-й ступени.
После окончания проверки и регулировки 2-й ступени немедленно проверяют 1-ю ступень.
Контроль 1-й ступени. При частоте вращения ротора 5000 об/мин реостатом 9 устанавливают ток нагрузки 25—35 А. При этом напряжение должно быть не более чем на 0,7 В ниже значения, полученного при регулировке 2-й ступени.
Если напряжение не укладывается в эти пределы, то останавливают генератор, отключают аккумуляторную батарею, снимают крышку генератора, ослабляют гайку 6 (см. рис. 159) и передвигают стойку 8 на 0,1—0,2 мм.
Когда напряжение повышенное, стойку сдвигают вниз, а если пониженное — вверх. Одновременно сдвигают стойку 7, чтобы сохранить зазор (0,45±0,1) мм между контактами 2-й ступени. Во время этой операции необходимо следить за контактами 1-й и 2-й ступеней. Контакт якоря не должен выходить за пределы контактов на стойках.
Информация скопирована с сайта www.autoinstruction.ru
Затягивают гайку 6, устанавливают на место крышку, снова проверяют регулятор (как 1-ю, так и 2-ю ступени) и при необходимости повторяют операции до получения точной регулировки.
После окончания регулировки крышку регулятора очищают и устанавливают на горячий регулятор, чтобы сократить до минимума поглощение влаги.
