Снятие троса и педали привода дроссельной заслонки [
Niva 4x4
«ВАЗ-21214»
]
Главная
АвтоВАЗ
Лада 4х4
1994-2006
Двигатель и системы
Система питания (инжектор)
0

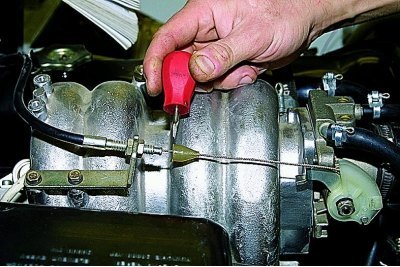

Сдвигаем защитный силиконовый колпачок с наконечника оболочки троса.

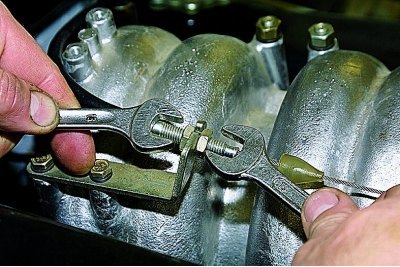

Двумя ключами «на 13» ослабляем гайки крепления оболочки троса привода заслонки к кронштейну.

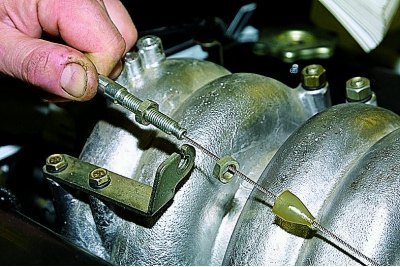

Отвернув гайку,...

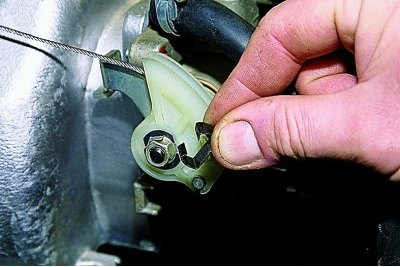

...выводим трос из прорези кронштейна.
Сняв пружинный фиксатор,…
...выводим наконечник троса из шкива привода заслонки.

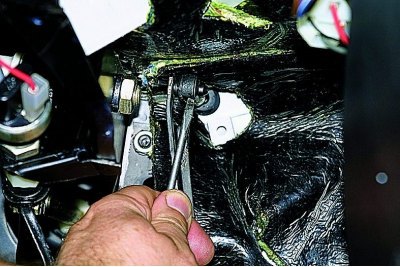

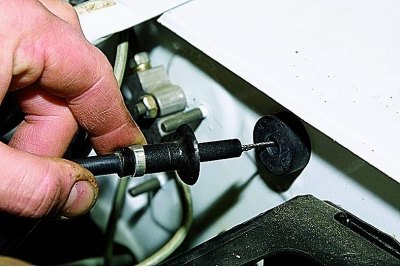

В салоне поддеваем отверткой наконечник троса и снимаем его с пальца рычага привода.

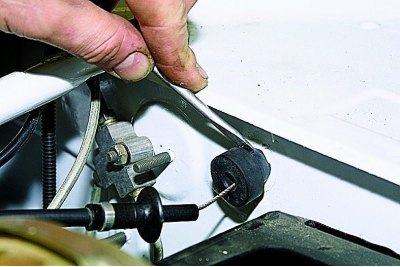

Вынимаем оболочку троса из резиновой втулки щитка передка.

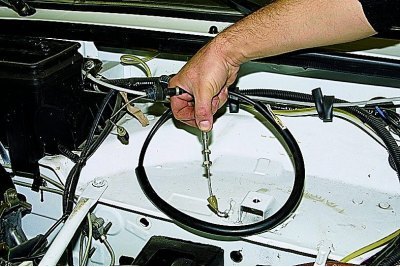

Поддев отверткой резиновую втулку, вынимаем ее из щитка передка.
Вынимаем трос привода дроссельной заслонки.

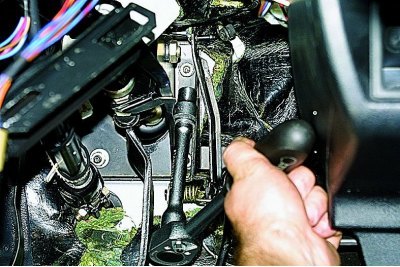

Для снятия педали...

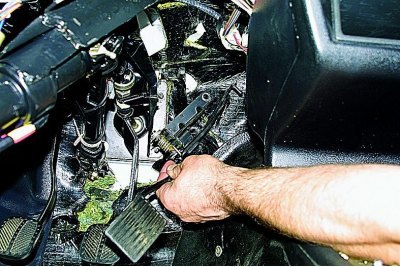

...в салоне головкой «на 13» отворачиваем две гайки крепления кронштейна педали...
...и снимаем педаль с кронштейном.
Устанавливаем педаль и трос привода дроссельной заслонки в обратной последовательности.
При сборке регулируем привод так, чтобы при отпущенной и нажатой педали заслонка, соответственно, была полностью закрыта и полностью открыта.
