Снятие
Отсоедините провода от аккумуляторной батареи и выньте облицовку крышки сигнала. Отверните гайку крепления рулевого колеса, снимите рулевое колесо, а затем обе половины облицовочного кожуха вала рулевого управления.
Примечание. Если необходимо снять только картер рулевого механизма, отверните болт крепления вилки нижнего карданного шарнира промежуточного вала на валу червяка и болты крепления картера к лонжерону кузова.
Снимите щиток приборов и отсоедините штепсельные колодки трехрычажного переключателя от штепсельных колодок пучка проводов.
Отсоедините провода от клемм выключателя зажигания и, отвернув винты крепления и утопив фиксатор замка, снимите выключатель зажигания. Ослабьте хомут крепления корпуса переключателя указателей поворота, света фар и стеклоочистителя и снимите его.
Отверните болт крепления вилки нижнего карданного шарнира промежуточного вала к валу червяка рулевого механизма.
Отверните болты крепления кронштейна 6 (рис. 5-3) и снимите вал рулевого управления с кронштейном.
Рис. 5-3. Детали рулевого управления: 1 - картер рулевого механизма; 2 - уплотнитель вала; 3 - промежуточный вал; 4 - верхний вал; 5 - фиксирующая пластина передней части кронштейна; 6 - кронштейн; 7 - верхняя часть облицовочного кожуха; 8 - втулка подшипника; 9 - игольчатый подшипник; 10 - рулевое колесо; 11 - нижняя часть облицовочного кожуха; 12 - детали крепления кронштейна вала рулевого управления.
Отверните гайки крепления шаровых пальцев боковой и средней тяг к сошке, а затем съемником А.47035 выпрессуйте шаровые пальцы из отверстий сошки.
Снимите картер рулевого механизма, отвернув предварительно болты его крепления к лонжерону кузова. Выньте уплотнитель вала рулевого управления из отверстия в щитке передка кузова.
Установка
Установите в отверстие щитка передка кузова уплотнитель 2 (рис. 5-3), совместив выступы уплотнителя с пазом отверстия передка кузова, установите картер рулевого механизма на лонжерон, не затягивая полностью гайки болтов крепления картера.
Специальным устройством ориентируйте картер так, чтобы угол а (рис. 5-4) не превышал 32°, а зазор между валом и педалью тормоза был не менее 5 мм. Затем полностью затяните гайки болтов крепления картера.

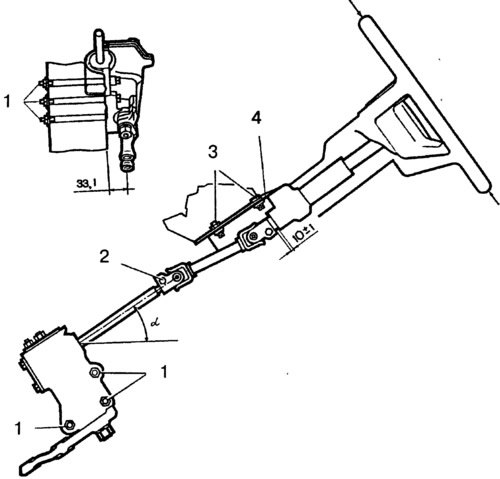

Рис. 5-4. Установка рулевого механизма на автомобиль: 1 - болты крепления картера рулевого механизма; 2 - стяжной болт крепления нижнего конца промежуточного вала; 3 - болты крепления кронштейна; 4 - кронштейн вала рулевого управления; 33,1 мм - расстояние от центра отверстия сошки до опорной поверхности картера рулевого механизма при среднем положении сошки; 10+1 мм - расстояние от вилки карданного шарнира промежуточного вала до торца кронштейна.
Установите сошку рулевого механизма в среднее положение, для чего совместите метки на картере и на валу червяка (рис. 5-2).
Установите временно на вал рулевое колесо так, чтобы спицы были расположены горизонтально, и в этом положении соедините вилку карданного шарнира промежуточного вала рулевого управления с валом червяка, обращая внимание на то, чтобы стяжные болты проходили через кольцевую проточку червяка. Затем прикрепите к кузову кронштейн вала рулевого управления.
Снимите рулевое колесо и наденьте на вал рулевого управления переключатель указателей поворота, света фар и стеклоочистителей.
Установите рулевое колесо на вал руля так, чтобы спицы рулевого колеса были расположены горизонтально. Проверьте плавность и легкость вращения рулевого колеса в обоих направлениях, затем затяните гайку крепления рулевого колеса и закерните ее в трех точках. Сдвиньте корпус переключателя указателей поворота, света фар и стеклоочистителей в сторону рулевого колеса до упора и затяните хомут крепления переключателя.
Соедините провода с клеммами выключателя зажигания и закрепите винтами выключатель на кронштейне вала рулевого управления.
Присоедините штепсельные колодки переключателя указателей поворота, света фар и стеклоочистителей к штепсельным колодкам пучка проводов автомобиля.
Установите на вал обе половины облицовочного кожуха и скрепите их винтами. Нанесите на поверхность нижнего контактного кольца рулевого колеса тонкий слой консистентной смазки и установите на рулевое колесо облицовку крышки выключателя звукового сигнала.
Установите на сошке шаровые пальцы средней и боковой левой тяги и закрепите их гайками.
Отрегулируйте схождение передних колес и проверьте усилие на рулевом колесе, которое при повороте колес на гладкой металлической плите не должно превышать 196 Н (20 кгс), 245* Н (25* кгс) (при замере на ободе колеса).
Примечание. Можно отдельно собрать вал рулевого управления с переключателем указателей поворота, света фар и стеклоочистителей, рулевым колесом и установить этот узел на автомобиль.
Для крепления узла установите спицы рулевого колеса горизонтально и соедините вал червяка с нижним концом промежуточного вала рулевого управления, обращая внимание на то, чтобы стопорные болты проходили через кольцевую проточку вала червяка и вала руля.
Не полностью завернув болты крепления кронштейна, поверните несколько раз рулевое колесо в обе стороны, затем затяните болты крепления кронштейна.
