Снятие и установка
Отсоедините рычаг 12 (рис. 6-22) от тяги 7, а затем обойму 18 от кронштейна 14 и скобы крепления трубопроводов, идущих к регулятору давления.
Рис. 6-22. Детали привода регулятора давления: 1 - регулятор давления; 2 - ось рычага привода регулятора; 3 - грязезащитный колпачок; 4 - стопорная пластина; 5 - болт с пружинной шайбой; 6 - балка заднего моста; 7 - тяга соединения рычага привода регулятора давления с кронштейном заднего моста; 8 - шайба болта 11; 9 - пластмассовая втулка; 10 - распорная втулка; 11 - болт крепления тяги; 12 - рычаг привода регулятора давления; 13 - опорная втулка рычага привода; 14 - кронштейн опорной втулки; 15 - шайба; 16 - пружинная шайба; 17 - гайка; 18 - обойма опорной втулки; 19 - болт крепления обоймы к кронштейну.
Отсоедините от кузова детали подвески глушителей и отведите трубопровод с глушителями в сторону.
Отвернув болты крепления регулятора к кронштейну и кронштейна к кузову, снимите кронштейн регулятора, азатем, опустив регулятор вниз, отсоедините от него трубопроводы.
Снимите регулятор и отсоедините от него рычаг привода. Заглушите входные и выходные отверстия регулятора давления и трубопроводов.
Установку регулятора давления проводите в последовательности, обратной снятию. Перед затягиванием болтов крепления регулятора установите на конце рычага привода регулятора приспособление 67.7820.9519 (рис. 6-6). Стержень приспособления направьте вверх до упора в кузов. Этим самым устанавливается расстояние (150±5) мм (см. «Регулировка положения регулятора давления») между концом рычага 2 и лонжероном кузова.
Приподнимите защитный колпачок 3 (рис. 6-22) и, поворачивая регулятор на болтах крепления, добейтесь, чтобы конец рычага оказался в легком соприкосновении с поршнем регулятора.
Удерживая регулятор в этом положении, затяните до отказа болты его крепления, затем покройте слоем смазки ДТ-1 или Дитор ось 2 и выступающую часть поршня. Установите на место резиновый колпачок 3, заложив в него 5-6 г этой же смазки.
Снимите приспособление 67.7820.9519 и соедините конец рычага с тягой 7, предварительно покрыв смазкой ДТ-1 или Дитор втулки шарнирного соединения тяги с рычагом.
Прикрепите к кузову трубопроводы системы выпуска газов.
Прокачайте тормоза для удаления воздуха из привода задних тормозов.
Разборка и сборка
Ключом А.56124 выверните пробку, снимите прокладку 5 (рис. 6-23), выньте поршень 10, распорную втулку 2, уплотнитель 7, тарелку 8, пружину 9 и упорную шайбу с уплотнительным кольцом 3.

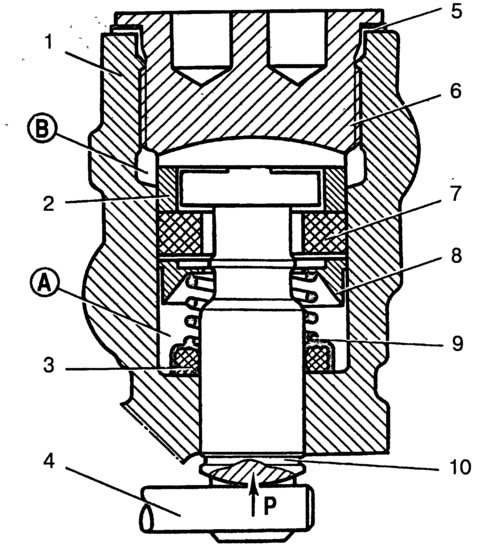

Рис. 6-23. Регулятор давления задних тормозов в нерабочем положении: А - полость нормального давления; В - полость регулируемого давления; Р - усилие, передаваемое рычагом 4 привода регулятора; 1 - корпус регулятора; 2 - распорная втулка; 3 - уплотнительное кольцо; 4 - рычаг привода регулятора; 5 - прокладка; 6 - пробка; 7 - уплотнитель; 8 - тарелка пружины; 9 - пружина поршня; 10 - поршень.
При сборке, которая проводится в обратной последовательности, все детали смазывайте тормозной жидкостью.
Внимание: Для отличия регулятора давления автомобилей ВАЗ-2121 и 21213 от похожих по внешнему виду регуляторов давления других автомобилей на нижней части поршня имеется проточка.
Промойте детали изопропиловым спиртом или тормозной жидкостью и осмотрите. Поверхности деталей не должны иметь рисок и шероховатостей.
Проверьте состояние и упругость пружины, длина которой в свободном состоянии должна быть 17,8 мм, а под нагрузкой 76,44-64,68 Н (7,8-6,6 кгс) - 9 мм.
Поврежденные детали, а также уплотнитель и уплотнительное кольцо замените.
