Снимите защитные колпачки 2 (рис. 6-19), затем вып-рессуйте из корпуса 3 цилиндра поршни 4 в сборе с деталями устройства автоматического регулирования зазора между тормозными колодками и барабаном.

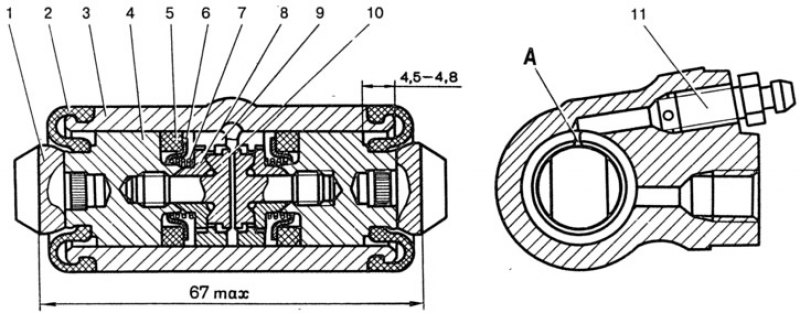

Рис. 6-19. Колесный цилиндр: 1 - упор колодки; 2 - защитный колпачок; 3 - корпус цилиндра; 4 - поршень; 5 - уплотнитель; 6 - опорная чашка; 7 - пружина; 8 - сухари; 9 - упорное кольцо; 10 - упорный винт; 11 - штуцер; А - прорезь на упорном кольце.
Установите поршень в сборе с автоматическим устройством на специальное приспособление так, чтобы выступы приспособления охватывали головку упорного винта 3 (рис. 6-20). Отверткой, поворачивая поршень 9, выверните упорный винт 3 из поршня. Снимите с винта уплотнитель 8 с опорной чашкой 7 и сухари 5. Разъедините упорное кольцо 4 и упорный винт 3.

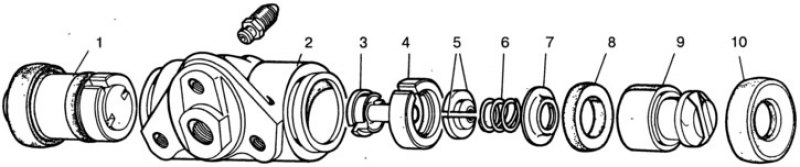

Рис. 6-20. Детали колесного цилиндра: 1 - поршень в сборе; 2 - корпус цилиндра; 3 - упорный винт; 4 - упорное кольцо; 5 - сухари; 6 - пружина; 7 - опорная чашка; 8 - уплотнитель; 9 - поршень; 10 - защитный колпачок.
Оригинал опубликован на онлайн-портале: Autoinstruction.ru
Сборку автоматического устройства и самого колесного цилиндра проводите в обратной последовательности с учетом следующего:
- упорные винты поршней завертывайте моментом 4-7 Н·м (0,4-0,7 кгс·м);
- прорезь А (рис. 6-19) на упорных кольцах должна быть направлена вертикально вверх; отклонение от вертикали допускается не более 30°. Такое расположение прорези обеспечивает более полное удаление воздуха из привода тормозного механизма при его прокачке;
- для предварительного сжатия упорных колец поршни в корлус цилиндра запрессовывайте при помощи специального приспособления, имеющего форму цилиндра с конусным внутренним отверстием;
- усилие запрессовки поршня в цилиндр должно быть не менее 350 Н (35 кгс); при усилии менее 350 Н (35 кгс) замените упорное кольцо;
- при запрессовке поршня в цилиндр необходимо выдержать размеры 4,5-4,8 мм и 67 мм (максимально) (рис. 6-19) для свободной посадки тормозного барабана;
- перед установкой деталей в корпус цилиндра обильно смажьте их тормозной жидкостью.
После сборки проверьте перемещение каждого поршня в корпусе цилиндра. Они должны легко перемещаться в пределах 1,25-1,65 мм. Последними установите на место защитные колпачки 2.
