Внимание! Дозирующий клапан обеспечивает регулировку давления в задних тормозах. После снятия - установки детали задней подвески, необходимо проверить и отрегулировать длину пружины дозирующего клапана.
4-цилиндровые Odyssey
Снятие
1. Поднимите автомобиль.
2. Отсоедините трубки от дозирующего клапана.
3. Отверните гайки стремянок и снимите штангу стабилизатора.
4. Снимите дозирующий клапан.

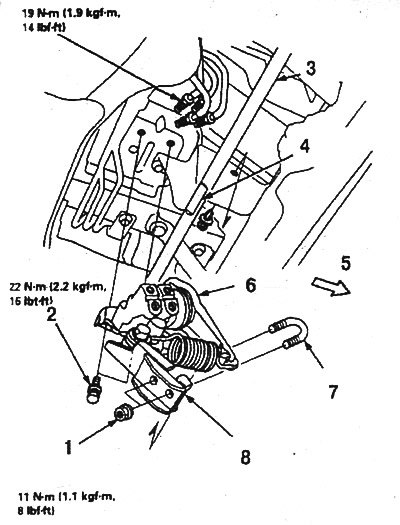

Дозирующий клапан (4-цилиндровые Odyssey): 1. Самоконтрящиеся гайки М8х1,25; 2. Болты М8х1,25; 3. Штанга стабилизатора; 4. Лыска; 5. К передней части автомобиля; 6. Клапан; 7. Стремянка; 8. Рычаг |

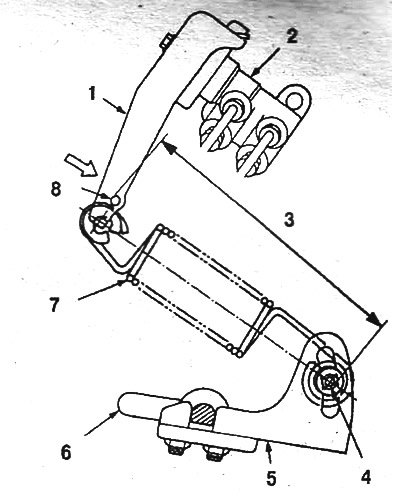

Пружина и регулировочный болт клапана: 1. Рычаг клапана; 2. Клапан; 3. РасстояниеL; 4. Резьбовая часть болта М8; 5. Рычаг стабилизатора; 6. Штанга стабилизатора; 7. Пружина клапана; 8. Отверстие 5 мм |
Смотрите оригинал на указанном сайте: AutoInstruction.ru
Установка
5. Установка выполняется в обратном порядке. При сборке выставьте рычаг по лыске на штанге стабилизатора. Удалите воздух из тормозов. Опустите автомобиль, прокачайте подвеску, проверьте, при необходимости отрегулируйте клапан.
Регулировка
Проверка выполняется на незагруженном автомобиле.
1. Отпустите стояночный тормоз.
2. Проверьте уровень в бензобаке, сравните его с табличным значением (фото), чтобы определить длину пружины клапана, устанавливаемую при регулировке.
3. Установите в отверстие рычага клапана диаметром, сверло или шпильку диаметром 5,0-5,3 мм.
4. Измерьте штангенциркулем расстояние L между наружными поверхностями вставленной шпильки и болта М8 (фото). Измеренное расстояние равно длине пружины.

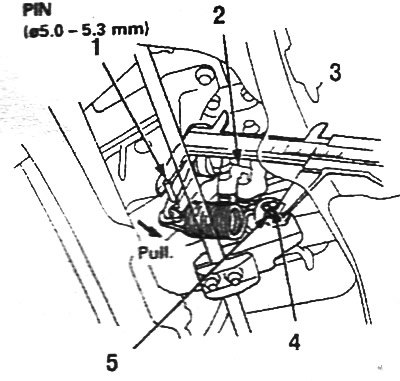

Измерьте расстояние между наружными поверхностями вставленной шпильки и резьбы болта М8: 1. Шпилька; 2. Клапан; 3. Расстояние L; 4. Гайка М8; 5. Резьба болта М8; 6. Потянуть в этом направлении
5. Если измеренное значение не соответствует указанному в таблице, то отпустите регулировочный болт и отрегулируйте длину пружины. Затяните регулировочную гайку с моментом 12 Нм.
6. Проверьте и отрегулируйте углы установки задних колес.

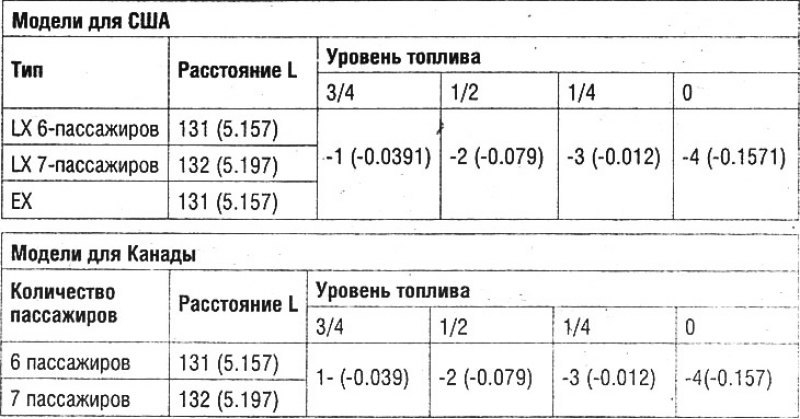

Таблица для регулировки дозирующего клапана (данные вне скобок в мм)
Примечание. На а/м с прицепным устройством к длине L добавьте 3 мм и по этой величине скорректируйте длину пружины клапана с учетом уровня топлива.
