Главный цилиндр тормозов: 1. Центральный клапан А; 2, 3. Канал; 4. Поршень вторичной камеры; 5. Центральный клапан В; 6. Поршень первичной камеры
Типичный вид главного цилиндра (CR-V): 1. Втулки; 2. Прокладка. Проверьте на наличие износа и повреждений; 3. Крышка. Проверьте чистоту вентиляционного отверстия; 4. Сетчатый фильтр (промойте); 5. Бачок. Проверьте на наличие повреждений; 6. Сальник. Проверьте на наличие износа и повреждений; 7. Силиконовая смазка; 8. Главный цилиндр. Проверьте состояние внутренней поверхности.
Предупреждение! Тормозная жидкость в агрегатах антиблокировочной системы тормозов Honda (в насосе, модуляторе, гидроаккумуляторе) находится под очень высоким давлением. Перед отсоединением любых магистралей гидропривода, следует выполнить декомпрессию системы. Невыполнение этого требования или неправильное выполнение декомпрессии может привести к травмам. Для декомпрессии используется тройник 07HAA-SG00100, либо эквивалентное устройство.
1. Отсоедините батарею от массы.
2. Отсоедините проводку.
3. Снимите крышку и слейте из бачка тормозную жидкость.
4. Отсоедините от цилиндра трубки.
5. Отпустите гайки крепления цилиндра к вакуумному усилителю, затем снимите цилиндр.
6. Установка выполняется в обратном порядке.

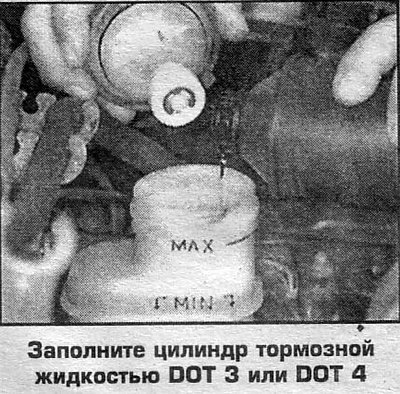

7. Заполните цилиндр тормозной жидкостью DOT 3 или DOT 4.
8. Удалите воздух из цилиндра (см. ниже).
Удаление воздуха
Процедура выполняется как на снятом цилиндре, так и непосредственно на автомобиле.
1. Закрепите цилиндр в тисках.
2. Присоедините к цилиндру отрезки тормозных трубок. Загните их так, чтобы окончание трубки было немного ниже уровня жидкости в бачке цилиндра.
3. Заполните бачок, тормозной жидкостью DOT 3 или DOT 4.
4. Нажимайте на поршень главного цилиндра до тех пор, пока в бачке не исчезнут пузырьки.
5. Отсоедините трубки, долейте в цилиндр жидкость и закройте отверстия цилиндра заглушками.
6. Если цилиндр установлен на автомобиле, то выполните следующее.
- a. Отпустите трубку на 1 /4 оборота.
- b. Попросите помощника нажать на педаль тормоз, заверните трубку и попросите помощника, медленно отпустить педаль.
- c. Проверьте уровень жидкости в бачке, при необходимости долейте.
- d. Повторите процедуру для всех трубок, до прекращения появления выхода пузырей.
Внимание! Перед отпусканием педали штуцер трубки всегда затягивайте.
7. При необходимости полностью удалите воздух из тормозной системы.
При качественном выполнении процедуры удаления воздуха из главного цилиндра прокачка всего контура тормозов не требуется.
 |
 |
