2. Подставьте поддон или подстелите ветошь.
3. Отпустите штуцера трубок на главном цилиндре (фото).

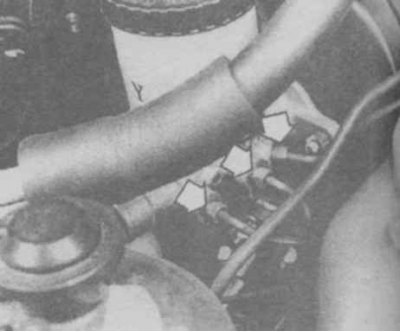

10.3 Гайки штуцеров на главном цилиндре (рекомендуется отпускать газовым ключом)
4. Отверните гайки крепления цилиндра к вакуумному усилителю.
5. Осторожно снимите цилиндр со шпилек, отверните штуцера и заглушите отверстия. Достаньте цилиндр.
6. Заглушите трубки гидропривода.
Разборка
7. Приготовьте ремкомплект главного цилиндра.
Внимание! В главном цилинцде рассматриваемых автомобилей используются ремкомплекты Nabco и Tokico, которые не взаимозаменяемы. Поэтому сначала приобретите нужный ремкомплект.
8. Очистите цилиндр и слейте жидкость.
9. Снимите колпачок, достаньте стопорную шайбу (если предусмотрена, первый поршень и пружину (фото).

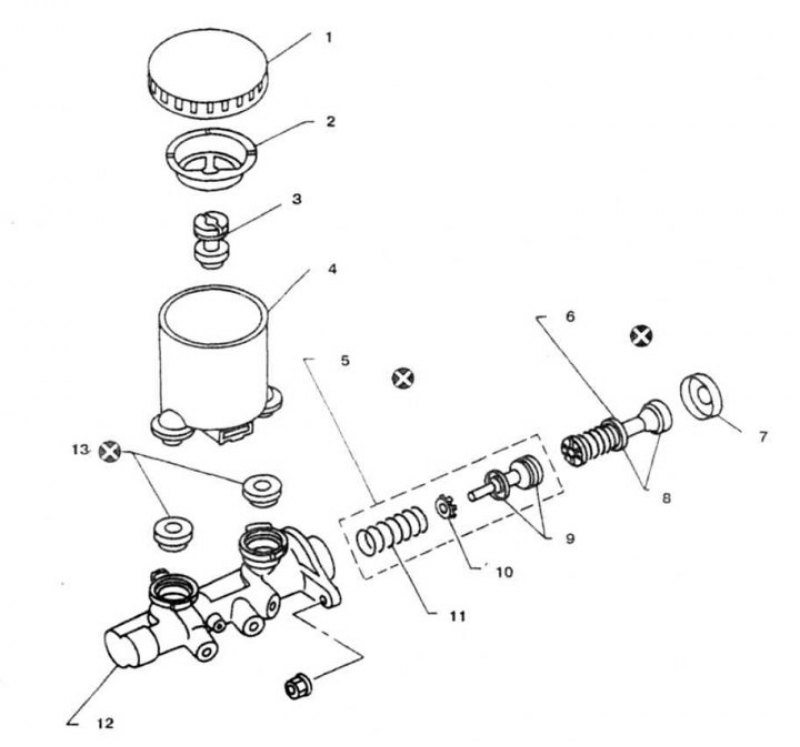

10.9 Детали главного цилиндра тормозов: 1. Пробка; 2. Фильтр; 3. Поплавок; 4.Бачок; 5. Вторичный поршень в сборе; 6. Первичный поршень; 7. Колпачок; 8, 9. Манжеты; 10. Опорная шайба; 11. Пружина; 12. Цилиндр; 13. Уплотнители; 14. При сборке смазать жидкостью
10. Достаньте вторичный поршень, постучав цилиндром о деревянный брусок.
11. Проверьте состояние цилиндра. При обнаружении царапин или выкрашенных участков замените цилиндр.
12. Разберите вторичный поршень (первичный неразборный).
13. Промойте все детали в спирте или тормозной жидкости.
14. Бачок снимайте только при необходимости.
15. Оденьте на поршень манжеты, проследив за правильностью их ориентации.
16. Окуните детали в тормозную жидкость.
17. Соберите все детали в порядке их прежней установки, загните ушки на колпачке (фото) и установите на цилиндр. Если колпачок поврежден, то замените его.

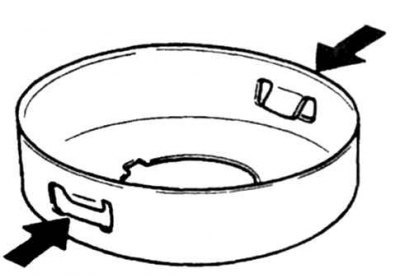

10.17 Перед сборкой главного цилиндра загните ушки на колпачке
Установка
18. Перед установкой рекомендуется заполнить цилиндр жидкостью и удалить воздух. Эта мера сократит длительность прокачки тормозов.
19. Закройте резьбовыми заглушками отверстия под штуцера, закрепите цилиндр и заполните жидкостью бачок цилиндра.
20. Отверните одну из заглушек, нажмите на поршни, заверните заглушку и отпустите поршни.
