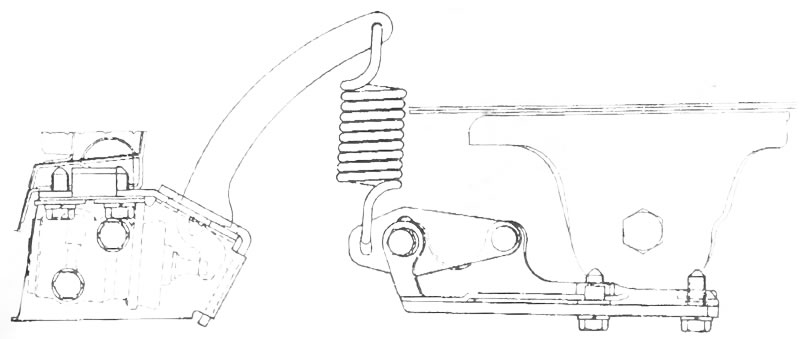

Рис. 9.23. Соединение регулятора давления задних тормозов с задней осью
Чтобы заменить регулятор надо отвинтить подходящие к нему тормозные трубки. Отцепить пружину (см. 4, рис 9.24) от рычага (3) и отвинтить болты, крепящие кронштейн (стрелки на рис. 9.25). Отвинтить регулятор от кронштейна. После установки нового регулятора удалить воздух из тормозной системы (см. здесь) и установить регулятор, ниже описанным способом.

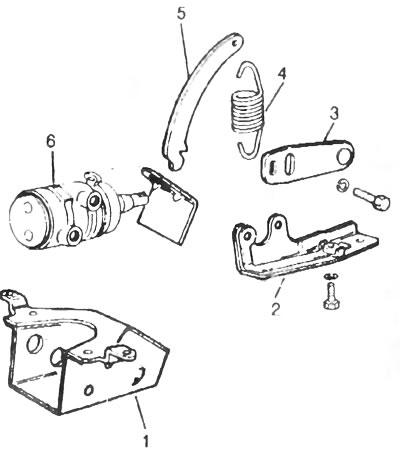

Рис. 9.24. Регулятор давления задних тормозов: 1 - кронштейн, 2 - держатель, 3 - рычаг, 4 - пружина, 5 - плечо пружины, 6 - регулятор

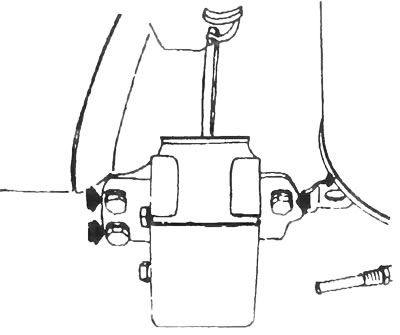

Рис. 9.25. Болты крепящие кронштейн регулятора
Установить автомобиль на плоской поверхности. Топливный бак должен быть полон, а запасное колесо и заводское оснащение быть на своих местах.
Багажник загрузить грузом весом 65 кг (автомобиль с тремя дверями) либо 55 кг (автомобиль с пятью дверями), груз должен быть размещен за осью задних колес.
Ослабить регулировочный болт (1, рис. 9.26) на на рычаге (2). К рычагу привесить груз весом 6 кг.

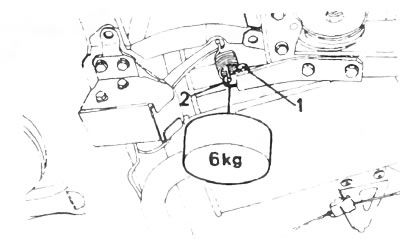

Рис. 9.26. Настройка регулятора давления задних тормозов: 1 - регулировочный болт, 2 - рычаг
Опять затянуть регулировочный болт и вынуть груз.
Провести пробную поездку.
