Ручной тормоз — особенности устройства (Fiat Uno 1)

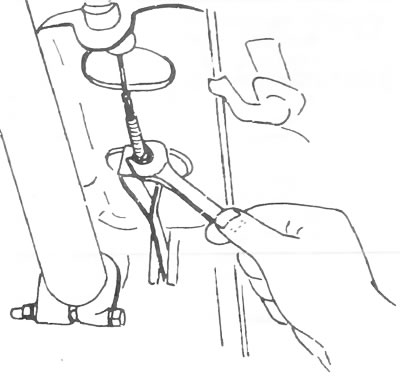

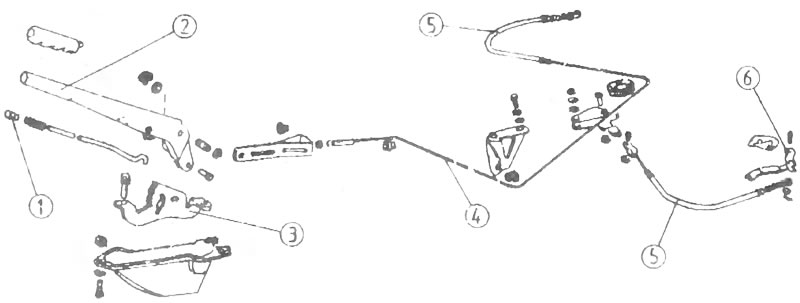

Детали ручного тормоза показаны на рисунке 9.21. Проверить работоспособность всех частей и легкость затягивания тормоза. Если обнаружен износ, тросика в оболочке необходимо полностью заменить тягу. Регулировка ручного тормоза должна быть проверена так, чтобы при освобожденном рычаге, задние колеса вращались бы легко, а ход рычага до их полного торможения не превышал бы 4-5 зубчиков. Регулировка рабочей длины тросика тормоза проводится как показано на рисунке 9.22. Перед поворачиванием регулировочной гайки надо ослабить контргайку, а после окончания регулировки затянуть ее.

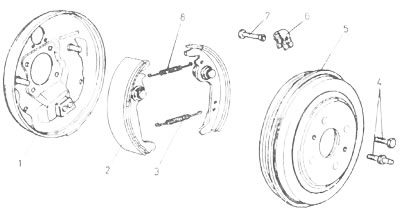

Рис. 9.20. Барабанный тормоз задней оси (двигатели FIRE 1000/1100/1300): 1 - несущий диск, 2 - тормозная колодка, 3 - нижняя стяжная пружина, 4 - болты, крепящие барабан, 5 - тормозной барабан, 6 - застежка, 7 - направляющая, 8 - верхняя стяжная пружина
