Снятие
1. Отсоедините проводку от датчика расхода воздуха (ДМРВ) на крышке воздушного фильтра. Отсоедините и маленький шланг.
2. Освободите проводку и шланг от креплений на крышке воздушного фильтра.
3. Ослабьте хомут и отсоедините воздуховод от крышки воздушного фильтра.
4. Отцепите пружинные фиксаторы и снимите крышку воздушного фильтра снимите его сметный элемент, как описано в главе 1А. Датчик хрупок, требует деликатного обращения.

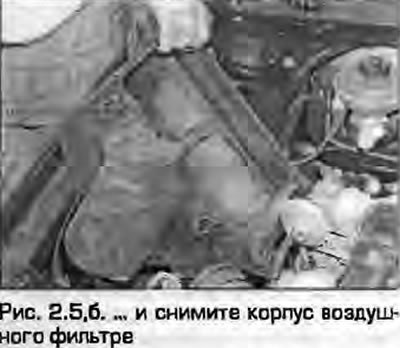

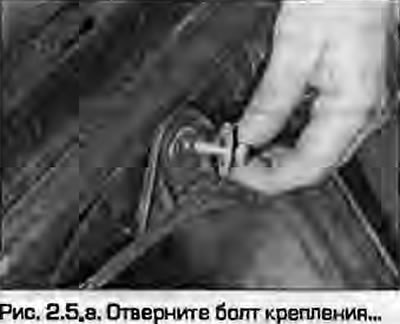

5. Отверните болт крепления и снимите воздушный фильтр (рис. 2.5).
 |
 |
6. Чтобы снять остальные воздуховоды затяните ручной тормоз, поднимите переднюю часть автомобиля и установите его на страховочные опоры. Снимите защитный кожух, установленный под радиатором.
7. Ослабьте хомуты и отсоедините U-образньй шланг от интеркулера и воздушной трубы в левой стороне моторного отделения.
8. Ослабьте хомут и отсоедините шланг воздушного фильтра справа от воздушной трубы, после чего демонтируйте трубу.
(Смотрите полную версию на сайте www.autoinstruction.ru)
9. Ослабьте хомуты и отсоедините задние воздуховоды от интеркулера и впускного коллектора. Отсоедините проводку и шланги, отверните болты крепления и снимите воздуховоды.
Установка
10. Установка - обратная процедура.
