Снятие
Рис. 8.21. Воздуховоды и патрубки, и модуль отопителя в сборе: 1 - труба воздуховода антиобледенителя; 2 - воздуховод ветрового стекла; 3 - воздуховод вентиляции; 4 - модуль отопителя в сборе; 5 - пластмассовая втулка; 6 - рычаг управления температурой; 7 - подшипник рычага управления температурой; 8 - кулиса антиобледенителя; 9 - рычаг антиобледенителя; 10 - левый кожух отопителя; 11 - заслонка антиобледенителя; 12 - заслонка вентиляции; 13 - заслонка управления температурой воздуха; 14 - правый кожух отопителя; 15 - уплотнение кожуха; 16 - крышка радиатора отопителя; 17 - радиатор отопителя; 18 - соединитель троса; 19 - рычаг отопителя; 20 - кулиса отопителя; 21 - кулиса управления температурой воздуха; 22 - рычаг вентиляции; 23 - кулиса вентиляции; 24 - пружина
Воздуховоды и патрубки, и модуль отопителя в сборе показаны на рис. 8.21, а распределение потоков воздуха — на рис. 8.22.

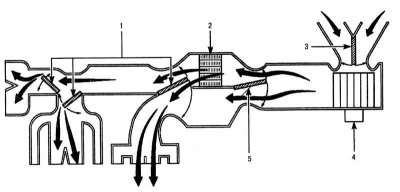

Рис. 8.22. Распределение потоков воздуха через воздуховоды и патрубки, на автомобилях без кондиционера: 1 - распределительные заслонки; 2 - радиатор отопителя; 3 - заслонка управления рециркуляцией/подачей свежего воздуха; 4 - двигатель вентилятора; 5 - заслонка управления температурой воздуха
Снимите панель управления.

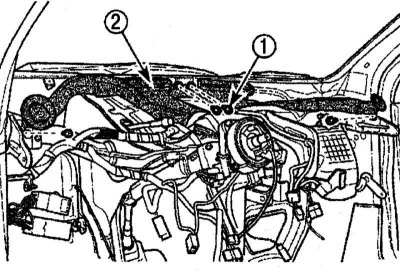

Рис. 8.23. Расположение винтов (1) крепления воздуховодов и патрубков (2) антиобледенителя
Отверните винты 1 (рис. 8.23) крепления воздуховодов.
Снимите воздуховоды и патрубки 2 антиобледенителя.

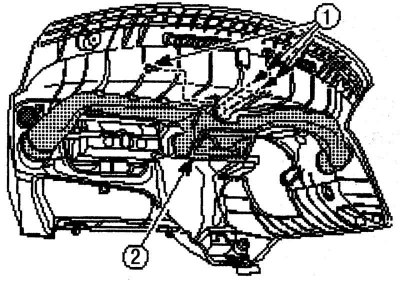

Рис. 8.24. Расположение винтов (1) крепления вентиляционных воздуховодов (2)
Снимите крепежные винты 1 (рис. 8.24) крепления вентиляционных воздуховодов.
Снимите вентиляционные воздуховоды 2.
Установка
Установите вентиляционные воздуховоды и закрепите их винтами.
Установите воздуховоды с патрубками и закрепите их винтами.
Установите панель управления.
