Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Слейте охлаждающую жидкость.
Снимите входной шланг отопителя в следующем порядке:
- снимите корпус воздушного фильтра;
- поднимите автомобиль и закрепите на подставках;

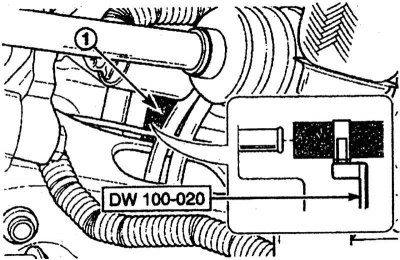

Рис. 8.12. Отсоединение входного шланга (1) от модуля отопителя съемником DW100—020.
- используя инструмент DW 100—020, отсоедините шланг 1 (рис. 8.12) от модуля отопителя;
- опустите автомобиль;

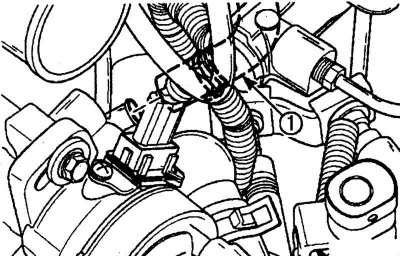

Рис. 8.13. Отсоединение входного шланга отопителя (1) от термостата
- отсоедините шланг 1 (рис. 8.13) от термостата.
Снимите выходной шланг отопителя в следующем порядке:
- поднимите автомобиль и закрепите на подставках;

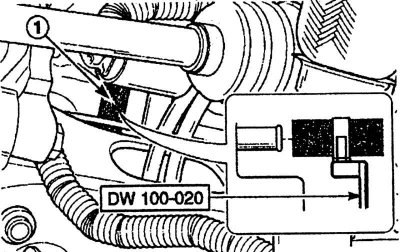

Рис. 8.14. Отсоединение выходного шланга (1) от модуля отопителя инструментом DW100—020
- используя инструмент DW 100—020, отсоедините выходной шланг 1 (рис. 8.14) от модуля отопителя;
- отсоедините положительный провод аккумуляторной батареи от стартера;

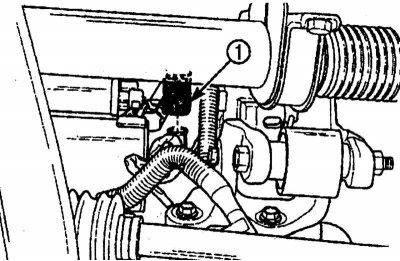

Рис. 8.15. Отсоединение выходного шланга отопителя (1) от двигателя
- отсоедините выходной шланг 1 (рис. 8.15) отопителя от двигателя.
- опустите автомобиль;
Установка
Установите выходной шланг отопителя в следующем порядке:
- поднимите автомобиль и закрепите на подставках;
- подсоедините шланг обогревателя к двигателю;
- подсоедините положительный провод аккумуляторной батареи к стартеру;
- используя инструмент DW100—020, подсоедините выходной шланг к модулю отопителя;
- опустите автомобиль.
Установите входной шланг отопителя в следующем порядке:
- подсоедините шланг к термостату;
- поднимите автомобиль и закрепите на подставках;
- используя инструмент DW 100—020, подсоедините входной шланг к модулю отопителя;
- опустите автомобиль;
- установите корпус воздушного фильтра.
Залейте охлаждающую жидкость.
Подсоедините провод «массы» к аккумуляторной батарее.
