Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите перчаточный ящик с панели управления.
Снимите воздуховод 1 (см. рис. 8.16), соединяющий модуль отопителя и модуль вентилятора на автомобиле без кондиционера воздуха.
На автомобиле, оборудованном кондиционером, отверните винты и снимите испаритель (см. рис. 8.17).
Отсоедините электрический разъем 1 (см. рис. 8.9) резистора вентилятора.
Отверните винты 2 и снимите резистор вентилятора.
Отсоедините электрический разъем от двигателя вентилятора.
Снимите модуль вентилятора в следующем порядке:

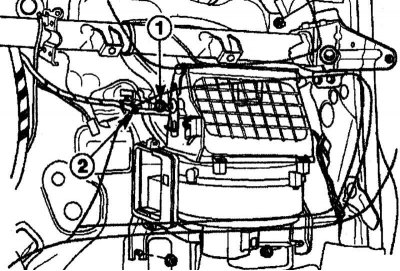

Рис. 8.20. Расположение гаек (1) крепления модуля вентилятора и электропроводки (2), закрепленной на модуле
- отверните гайки 1 (рис. 8.20);
- отсоедините электропроводку 2 от модуля и снимите его.
Установка
Установите модуль вентилятора и закрепите гайками, затянув их моментом 3—5 Н·м.
Подсоедините электропроводку.
Подсоедините электрический разъем к двигателю вентилятора.
(Оригинал опубликован на онлайн-портале autoinstruction.ru)
Установите резистор вентилятора.
На автомобиле, оборудованном кондиционером, установите испаритель.
Установите воздуховод отопителя.
Установите перчаточный ящик на панель управления.
Подсоедините провод «массы» к аккумуляторной батарее.
