Снятие
Рис. 8.6. Детали вентилятора отопителя: 1 - вентилятор в сборе; 2 - воздуховод отопителя; 3 - воздуховод вентилятора; 4 - пластмассовая шайба; 5 - кулиса вентилятора; 6 - рычаг вентилятора; 7 - кожух впуска воздуха; 8 - держатель заслонки; 9 - кожух с отверстием; 10 - нижний кожух; 11 - резистор вентилятора; 12 - двигатель вентилятора; 13 - шланг охлаждения; 14 - заслонки вентилятора; 15 - зажим троса
Детали вентилятора отопителя показаны на рисунке 8.6.

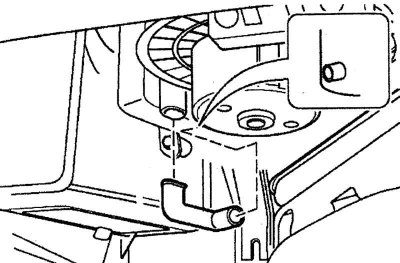

Рис. 8.7. Снятие охлаждающего шланга двигателя вентилятора
Снимите охлаждающий шланг двигателя вентилятора (рис. 8.7).
Снимите двигатель вентилятора в следующем порядке:

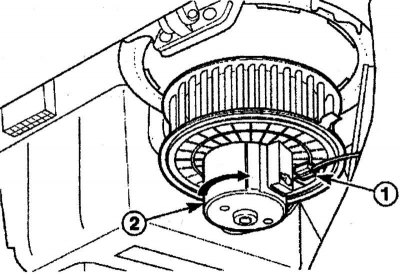

Рис. 8.8. Расположение электрического разъема (1) и направление поворота двигателя вентилятора (2) для его снятия
- отсоедините электрический разъем 1 (рис. 8.8) от двигателя вентилятора;
- поверните двигатель против часовой стрелки и снимите его.

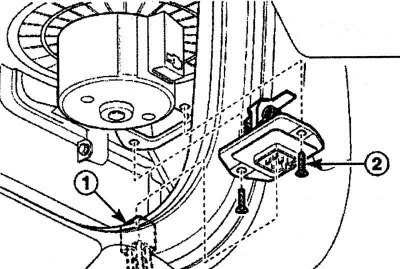

Рис. 8.9. Расположение электрического разъема (1) и винтов (2) крепления резистора вентилятора
Отсоедините электрический разъем 1 (рис. 8.9) резистора вентилятора.
Отверните винты 2 и снимите резистор вентилятора.
Установка
Установите двигатель вентилятора, вращая его по часовой стрелке.
Подсоедините к двигателю электрический разъем.
Установите охлаждающий шланг двигателя.
Установите резистор вентилятора и закрепите винтами.
Подсоедините к резистору вентилятора электрический разъем.
