Шкив распределительного вала
Снятие
1. Снимите зубчатый ремень.
2. Зафиксируйте распределительный вал от проворачивания одним из следующих способов. Используйте специальный инструмент, изготовленный из двух стальных полос с болтами на концах, которые входят в отверстия шкива распределительного вала.
3. Снимите крышку головки блока цилиндров и зафиксируйте от проворачивания распределительный вал гаечным ключом за пазы распределительного вала.
4. Отвинтите болт крепления шкива распределительного вала и снимите шкив.
Установка
1. Проверьте масляное уплотнительное кольцо распределительного вала на износ и повреждение и, при необходимости, замените его.

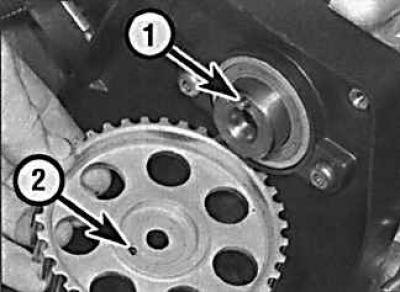

2. Установите шкив распределительного вала. При этом совместите отверстие на шкиве (2) с установочным штифтом распределительного вала (1).
3. Затяните болт крепления шкива коленчатого вала требуемым моментом. При этом удерживайте распределительный вал от проворачивания.
Оригинал можно просмотреть на сайте: www.autoinstruction.ru
4. Установите зубчатый ремень и крышку головки блока цилиндров.
Шкив коленчатого вала
Снятие
1. Снимите зубчатый ремень.
2. Снимите зубчатый шкив с коленчатого вала.
Установка
1. Проверьте, что сегментная шпонка расположена в пазу коленчатого вала.
2. Совместите паз шкива коленчатого вала с сегментной шпонкой и установите шкив на коленчатый вал.
3. Установите зубчатый ремень.
Механизм натяжения
Снятие
1. Снимите зубчатый ремень.
2. Отвинтите болты и удалите механизм натяжения в сборе с корпуса масляного насоса.
Установка

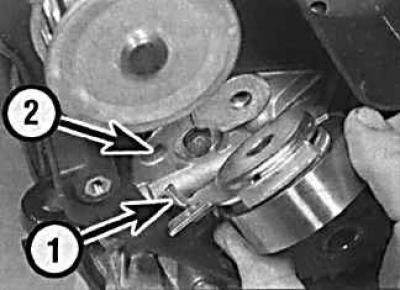

Установите механизм натяжения зубчатого ремня (1) на кожух масляного насоса. При этом выступ на опорной пластине должен быть правильно расположен в отверстии кожуха масляного насоса (2). Затяните болты крепления механизма натяжения зубчатого ремня требуемым моментом.
