Снятие
1. Распределительный вал может быть снят только после снятия корпуса распределительного вала с двигателя. Так как корпус распределительного вала прикреплен болтами крепления головки блока цилиндров, необходимо снять головку блока цилиндров.
2. После снятия корпуса распределительного вала отвинтите болт крепления из блока и снимите блок с торца корпуса.

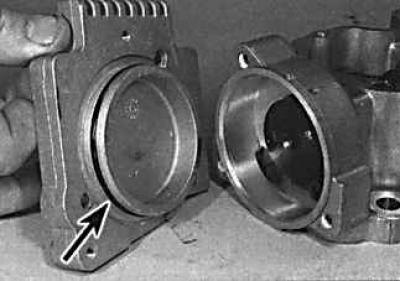

3. Отвинтите болты и снимите торцевую крышку с левого переднего конца корпуса.
4. Измерьте люфт распределительного вала. Отвинтите два болта и снимите упорную пластину распределительного вала.

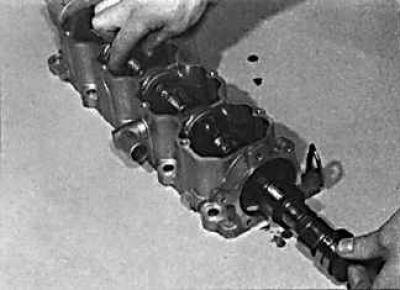

5. Извлеките распределительный вал из левого торца корпуса распределительного вала.
Проверка
1. Проверьте состояние подшипников в корпусе распределительного вала. Проверьте, чтобы отверстия для подачи масла к распределительному валу не были забиты.
2. Проверьте шейки и кулачки распределительного вала на износ.
3. Проверьте упорную пластину распределительного вала на наличие износа и канавок и, при необходимости, замените ее.
Установка
1. Снимите старое уплотнительное кольцо распределительного вала и корпуса распределительного вала. Установите новое уплотнительное кольцо рабочими кромками внутрь так, чтобы торцевая поверхность уплотнительного кольца находилась на одном уровне с торцевой поверхностью корпуса распределительного вала.
2. Смажьте распределительный вал, подшипники корпуса распределительного вала и рабочие кромки масляного уплотнительного кольца свежим моторным маслом.
3. Соблюдая осторожность, установите распределительный вал в корпус распределительного вала.
4. Установите упорную пластину распределительного вала и закрепите ее болтами. Проверьте осевой люфт распределительного вала.
5. Установите новое уплотнительное кольцо круглого сечения в паз торцевой крышки. Установите крышку к корпусу распределительного вала и закрепите болтами.
6. Дальнейшая установка производится в последовательности, обратной снятию.
