Внимание! При работе с топливным баком не пользуйтесь открытым огнем или инструментами, при работе с которыми может возникнуть искра.
При снятии топливного бака уровень топлива в нем должен быть минимальным.
Снятие
1. Снимите давление в топливной системе и снимите провод массы с аккумулятора.
2. Снимите систему выпуска отработанных газов и жаростойких щитов.
3. Переместите подушку заднего сиденья вперед и приподнимите ковровое покрытие над топливным насосом.
4. Используя лезвие тонкой отвертки как рычаг, снимите пластиковую крышку для доступа к топливному насосу.
5. Отсоедините электрический разъем от топливного насоса и приклейте его липкой лентой к кузову для того, чтобы он не упал за топливный бак.
6. Откройте откидную створку топливозаливной горловины и снимите резиновую оболочку от заливной горловины.

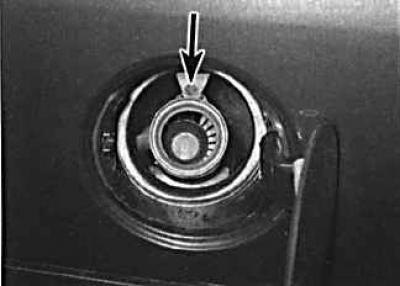

7. Отвинтите болт крепления топливозаливной горловины к кузову (указан стрелкой).
8. Снимите правое заднее колесо, отвинтите винты, снимите скобы крепления и защиту арки колеса.
9. Нанесите метки идентификации на маленькие шланги, закрепленные в верхней части топливозаливной горловины. Освободите хомуты и снимите оба шланга.
10. Ослабьте хомуты и отсоедините главные шланги от основания топливозаливной горловины. Отвинтите нижний болт крепления топливозаливной горловины и снимите ее.

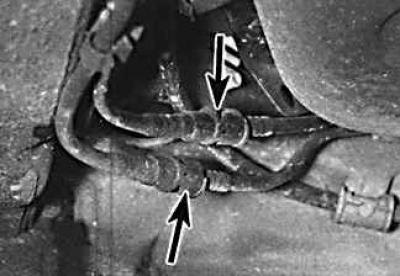

11. Проследите шланги подачи и возврата топлива к топливному баку до их соединений перед топливным баком (указаны стрелками). Нанесите метки идентификации, ослабьте хомуты и разъедините шланги.
Перейдите к источнику по ссылке: www.autoinstruction.ru

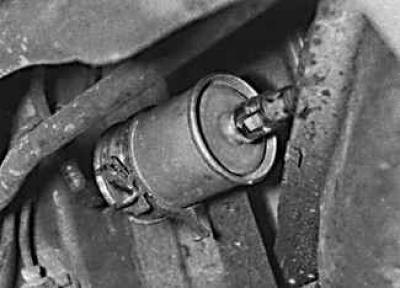

12. Снимите ремень, крепящий топливный фильтр к топливному баку

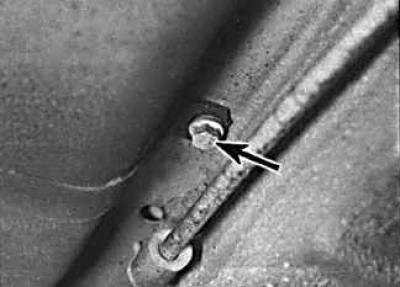

13. Поддерживая топливный бак снизу, отвинтите болты (болт указан стрелкой), крепящие два ремня крепления топливного бака.
14. Медленно опустите топливный бак, отсоедините от него оставшиеся трубки и извлеките бак из-под автомобиля.
15. Визуально проверьте состояние топливного бака снаружи. Отвинтите кольцо и снимите крышку топливного насоса и осмотрите топливный бак изнутри. Если в баке имеются загрязнения или осадки, вымойте его чистой водой или бензином.
Установка
Установка производится в последовательности, обратной снятию с учетом следующих моментов:
- при установке топливного бака в автомобиль проверьте, чтобы ни один из шлангов не был пережат;
- проверьте, чтобы все трубы и шланги были правильно подсоединены и надежно закреплены хомутами;
- залейте в топливный бак небольшое количество топлива и проверьте топливную систему на герметичность.
