Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Для доступа к топливному насосу отклоните или снимите заднее сидение, как описано в разделе 11. Насос расположен в правой части топливного бака и доступен через отверстие в полу под задним сидением.
3. Поднимите верхнее покрытие пола и отверткой снимите пластмассовую крышку (рис. 4А.8, 4А.9).

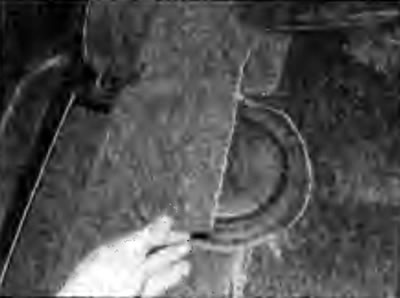

Рис. 4А.8. Снятие верхнего покрытия пола |

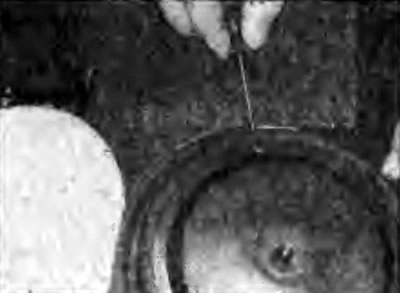

Рис. 4А.9. Использование отвертки для снятия крышки и доступа к топливному насосу |
4. Отсоедините от топливного насоса электрический разъем и липкой лентой приклейте его к кузову так чтобы он не упал за топливный бак (рис. 4А.10).

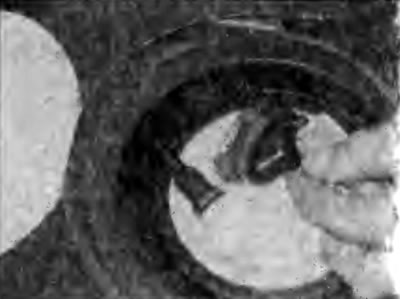

Рис. 4А.10. Отсоединение электрического разъема от топливного насоса
5. Промаркируйте топливные шланги, затем отверткой нажмите фиксаторы, разъедините быстроразъемные соединители, отсоедините оба шланга от верхней части топливного насоса и закройте их подходящими пробками (рис. 4А.11).

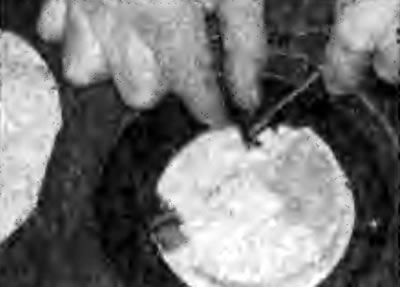

Рис. 4А.11. Использование отвертки для нажатия фиксатора быстроразъемного соединителя крепления топливного шланга
6. Нанесите метки совмещения на крышке насоса и стопорном кольце, затем отверните кольцо и снимите его с топливного бака. Это наиболее удобно выполнить с помощью двух стальных полосок с просверленными отверстиями, в которые необходимо вставить стальные стержни и зафиксировать их гайками. Зацепите импровизированный инструмент за выступы стопорного кольца и вращайте кольцо против часовой стрелки до тех пор, пока оно не может быть вывернуто вручную (рис. 4А.12, 4А.13).

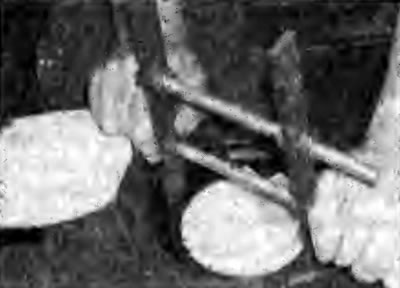

Рис. 4А.12. Использование импровизированного инструмента для отворачивания стопорного кольца крепления топливного насоса |

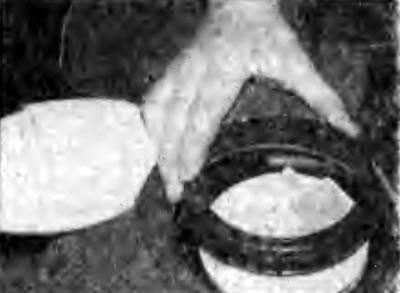

Рис. 4А.13. Снятие стопорного кольца крепления топливного насоса |
7. Достаньте топливный насос и датчик уровня топлива из топливного бака, при этом соблюдайте осторожность, чтобы не повредить поплавок или не пролить топливо на внутреннюю часть автомобиля (рис. 4А.14). Снимите и выбросьте уплотнительное кольцо, так как при установке необходимо использовать новое кольцо (рис. 4А.15).

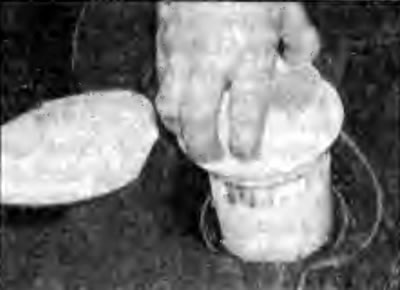

Рис. 4А.14. Извлечение топливного насоса из топливного бака |

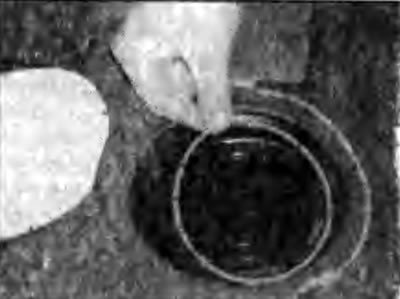

Рис. 4А.15. Снятие уплотнительного кольца с топливного насоса |
8. Имейте в виду, что топливный насос и датчик уровня топлива поставляются как единый блок.
Установка
9. Убедитесь, что фильтр топливного насоса чистый и свободен от грязи, затем установите новое уплотнительное кольцо на верхнюю часть топливного бака.
10. Аккуратно вставьте блок топливного насоса и датчика уровня топлива в топливный бак, при этом совместите паз на корпусе насоса с выемкой на баке (рис. 4А.16). При установке насоса не сместите уплотнительное кольцо.

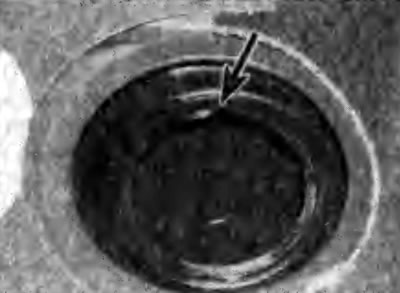

Рис. 4А.16. Совмещение паза на топливном насосе с выемкой на топливном баке
11. Установите стопорное кольцо и затяните его до совмещения стрелки на кольце со стрелкой на топливном насосе (рис. 4А.17).

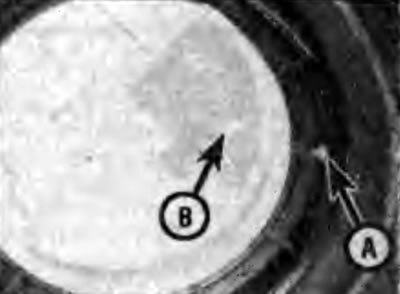

Рис. 4А.17. Затягивание стопорного кольца до совмещения стрелки на кольце (А) со стрелкой на топливном насосе (В)
12. Подсоедините к топливному насосу топливные шланги.
13. Подсоедините к топливному насосу электрический разъем.
14. Подсоедините провод к отрицательной клемме аккумуляторной батареи и пустите двигатель. Проверьте места соединения топливных шлангов на отсутствие утечек.
15. Установите пластмассовую крышку и покрытие пола. Отклоните на место или установите заднее сидение.
Датчик уровня топлива
Датчик уровня топлива является неотъемлемой частью топливного насоса.
