Снятие
1. Перед снятием топливного бака слейте с него все топливо. Так как в баке отсутствует пробка для слива топлива, снятие бака желательно проводить после выработки топлива. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и ручным насосом откачайте топливо из бака.
2. Выполните действия, приведенные в пунктах 1-5 главы 8.
3. Снимите систему выпуска отработавших газов и термозащитный экран как описано в главе 17.
4. Отсоедините два троса стояночного тормоза от рычага стояночного тормоза, как описано в разделе 9.
5. Снизу автомобиля снимите зажимы и отсоедините каждый трос стояночного тормоза от направляющих на обратной стороне топливного бака (рис. 4А.18). Отведите тросы в сторону так, чтобы они не препятствовали снятию бака.
Первоисточник расположен на портале: autoinstruction.ru

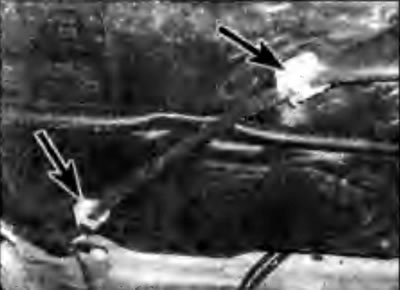

Рис. 4А.18. Расположение зажимов крепления троса стояночного тормоза на направляющих топливного бака
6. С правой стороны топливного бака отсоедините зажимы и освободите вентиляционный шланг топливоналивной горловины и главный шланг горловины от топливного бака и горловины. Аналогичным образом отсоедините шланги с правой стороны топливного бака. Некоторые шланги подсоединены к топливному баку с использованием быстроразъемных соединителей. Для отсоединения шланга переместите крышку по шлангу, нажмите на центральное кольцо и вытяните шланг из патрубка (рис. 4А.19-4А.21).

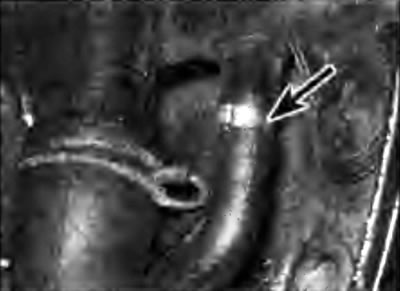

Рис. 4А.19. Расположение хомута крепления вентиляционного шланга к топливоналивной горловине |

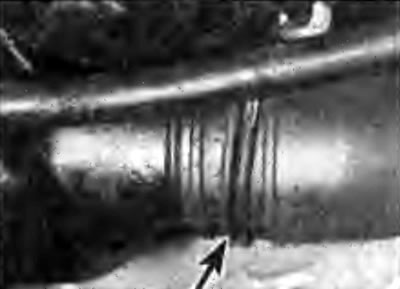

Рис. 4А.20. Место крепления главного шланга к топливному баку |

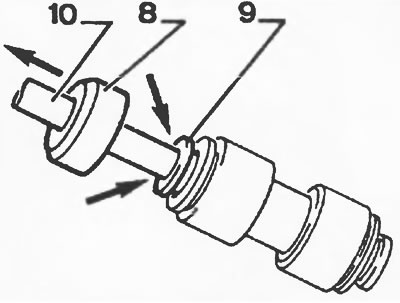

Рис. 4А.21. Быстроразъемный соединитель шланга вентиляции топливного бака: 8 - крышка; 9 - центральное кольцо; 10 - шланг
7. Освободите из креплений топливный фильтр, а на более поздних моделях с двигателями 1,4 и 1,6 л регулятор давления топлива, и отведите их в одну сторону.
8. Домкратом через деревянный брусок поддержите топливный бак.
9. Отверните гайки и болты и снимите два стержня с нижней стороны топливного бака.
10. Выверните дополнительный болт в передней левой части топливного бака.
11. Медленно опустите топливный бак и отсоедините от него оставшиеся шланги, после того как они станут доступными, затем снимите бак с автомобиля.
12. Если бак загрязнен осадками или водой, снимите топливный насос, как описано в главе 8 и промойте бак чистым топливом. Так как бак изготовлен из синтетического материала, поэтому при наличии серьезных повреждений замените его.
Установка
13. Установка проводится в последовательности, обратной снятию, с учетом следующего.
- а) При подъеме бака убедитесь, что ни один из шлангов не оказался пережатым.
- b) Убедитесь, что все трубы и шланги правильно проложены и надежно закреплены.
- c) Подсоедините тросы стояночного тормоза и отрегулируйте стояночный тормоз, как описано в разделе 9.
- d) В завершение залейте в бак небольшое количество топлива и проверьте герметичность всех соединений.
