Примечание: Перед началом работы см. предупреждение в Главе 2. При установке используйте новые прокладки.
Снятие
1. Отсоедините от аккумулятора отрицательный провод.
2. Снимите регулятор частоты холостого хода и шланги, при необходимости руководствуйтесь Главой 22.
3. Освободите фиксирующую скобу, затем отсоедините тросик и шаровой шарнир от рычага дроссельной заслонки. Стяните уплотнительное кольцо тросика с кронштейна на впускном коллекторе, и сместите тросик в сторону.
4. Ослабьте винты и отсоедините главный воздухопровод от корпуса дросселя.

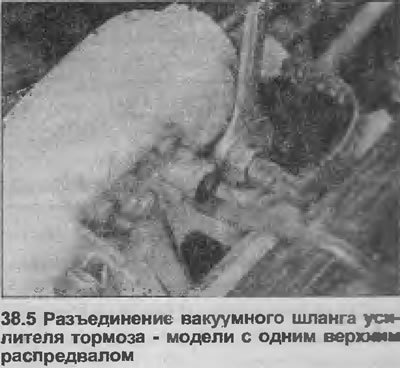

5. Открутите соединительную гайку, отсоедините вакуумный шланг усилите ля тормоза от впускного коллектора (см. иллюстрацию).
6. Отсоедините шланг сапуна крышки распредвала от корпуса дросселя.
7. Отсоедините шланги охлаждающей жидкости от корпуса дросселя. Закупорьте открытые концы шлангов, чтобы предотвратить дальнейшую потерю охлаждающей жидкости.
8. Отсоедините электропроводку от датчика положения дросселя.
9. Отсоедините вакуумную трубу от регулятора давления топлива.
10. Отсоедините кожух жгута проводов от топливных форсунок, сместите его в сторону; следите за тем, чтобы не деформировать электропроводку. Потяните кожух, сожмите крепежные скобы соединителя электропроводки, чтобы освободить кожух жгута от форсунок.
11. Отсоедините шланги подачи топлива от топливной магистрали. Закупорьте открытые концы шлангов, чтобы предотвратить проникновение грязи и дальнейшую утечку топлива.
12. Открутите и снимите верхние гайку и болт крепления генератора.
13. Сделайте заключительную проверку , чтобы все соответствующие шланги, трубы и провода были разъединены.

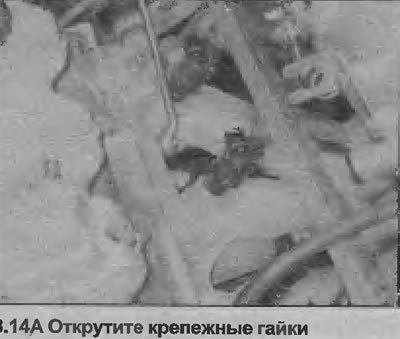

14. Открутите крепежные гайки, снимите коллектор с головки блока цилиндров, снимите прокладку (см. иллюстрации).
15. Возможно, что при откручивании крепежных гаек от головки блока цилиндров могут открутиться стойки.
В этом случае, стойки необходимо закрутить назад в головку.
16. Если требуется, руководствуясь соответствующим Разделом, с коллектора можно удалить вспомогательные компоненты.
Установка
17. Производите установку в обратной последовательности, уделите внимание следующему.
18. Где применяется, установите вспомогательные компоненты на коллектор, руководствуясь соответствующими Главами Разделов 4А или 4В.
19. Если от коллектора был откручен крепежный кронштейн генератора, сначала установите его, а затем — коллектор.
20. Установите коллектор, используя новую прокладку, зажмите крепежные гайки усилием затяжки, регламентированным Спецификациями.
21. Следите, чтобы все шланги, трубы и провода были правильно соединены.
22. В заключение проверьте уровень охлаждающей жидкости и, если необходимо, приведите до нормы (Раздел 3).
23. Проверьте и, если необходимо, отрегулируйте люфт тросика дроссельной заслонки, как описано в Разделах 4А или 4B, в зависимости от модели.
(Оригинал найдёте на этом ресурсе: autoinstruction.ru)
24. Если нарушались соединения компонентов топливной системы, проверьте и отрегулируйте смесь холостого хода, как описано в Разделах 4А или 4В, в зависимости от модели.
