Снятие
1. Ослабьте болты заднего колеса, заблокируйте передние колеса, затем поддомкратьте н установите на осевых подпорках заднюю часть автомобиля. Снимите колеса.
2. Снимите заднюю половину выхлопной системы как описано в Разделе 4C.
3. Отсоедините тросики ручного тормоза и их возвратные пружины от рычагов управления ручного тормоза как описано в Разделе 9.
4. Извлеките тросики ручного тормоза из кронштейнов на диагональных рычагах.

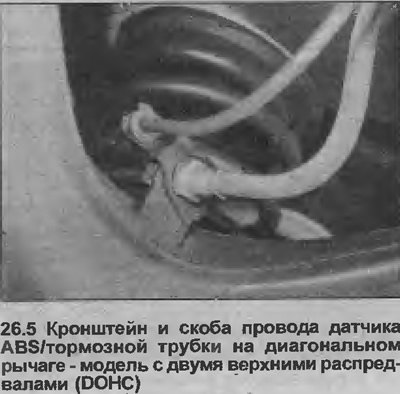

5. Снимите блокирующие скобы и выпустите тормозные трубки из кронштейнов на диагональных рычагах. Обратите внимание, что скобы также поддерживают провода датчиков ABS (см. иллюстрацию).
[Оригинал найдёте на этом ресурсе autoinstruction]
6. Открутите болты крепления и снимите тормозные суппорты и кронштейны датчиков ABS с опорных щитов тормоза. Сместите суппорты и кронштейны датчика ABS в сторону и подвяжите их шпагатом или проводом к днищу автомобиля.
7. Поочередно работая на каждой из сторон автомобиля, подоприте диагональный рычаг домкратов затем открутите и снимите болт с шайбой, крепящий нижний конец амортизатора к диагональному рычагу. Аккуратно опустите домкрат и извлеките его, как только амортизатор выйдет из диагонального рычага.
8. Отсоедините отводящий топливный шланг от топливного фильтра, расположенного на правой стороне днища перед топливным баком. Закупорьте открывшиеся отверстия фильтра и шланга, чтобы предотвратить дальнейшую потерю топлива и проникновение грязи в систему.
9. Подоприте заднюю пластину поперечины задней подвески домкратом, затем открутите и снимите два болта крепления с задней балки поперечины.
10. Аккуратно опустите домкрат, поддерживающий заднюю пластину поперечины, чтобы можно было снять пружины подвески и их буферы. Запомните правильную ориентацию пружин.
11. Убедитесь, что все соответствующие шланги, трубки, тросики и провода смещены в сторону от сборки задней подвески.
12. Подперев сборку задней подвески домкратом, поставленным под заднюю пластину поперечины, открутите и снимите два болта крепления передней поперечины. Обратите внимание, что болты также проходят через кронштейны крепления поперечины.

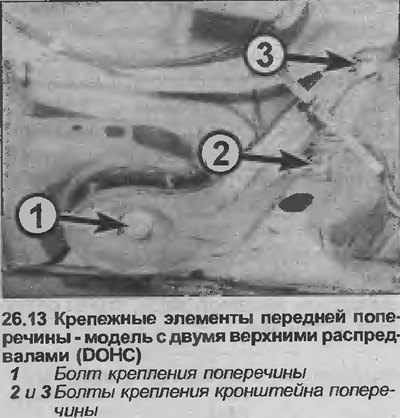

13. Открутите и снимите по два болта, крепящих кронштейны крепления поперечины к днищу. Затем, с помощью ассистента, аккуратно опустите сборку задней подвески и извлеките ее из-под автомобиля (см. иллюстрацию).
14. Если требуется, разберите сборку как описано в соответствующих Главах этого Раздела.
15. Втулки переднего крепления поперечины можно заменить, используя трубку или гнездо, гайку, болт и шайбы. Смочите задние втулки небольшим количеством мыльной воды, чтобы облегчить установку.
Установка
16. Поместите сборку задней подвески под задней частью автомобиля и поднимите ее с помощью домкрата, установленного под задней пластиной поперечины.
17. Установите два болта крепления передней поперечины задней подвески, следя за тем, чтобы они прошли через кронштейны крепления поперечины, но не зажимайте полностью их на этом этапе.
18. Установите болты кронштейна крепления поперечины к днищу и зажмите их усилием затяжки, регламентированным Спецификациями, затем зажмите регламентированным усилием затяжки два болта крепления передней поперечины.
19. Если необходимо, опустите домкрат, поддерживающий заднюю пластину поперечины, и установите пружины подвески и их буферы между диагональными рычагами и днищем.
20. Аккуратно поднимите домкрат, поддерживающий заднюю пластину поперечины, затем установите два болта крепления задней балки поперечины и зажмите их усилием затяжки, регламентированным Спецификациями. Извлеките домкрат.
21. Соедините отводящий топливный шланг с топливным фильтром и затяните винт зажима.
22. Поочередно работая на каждой из сторон автомобиля, поднимите диагональный рычаг домкратом, чтобы можно было установить нижний болт (с шайбой) крепления амортизатора Зажмите болты усилием затяжки, регламентированным Спецификациями, затем извлеките домкрат.
23. Установите тормозные суппорты и кронштейны датчиков ABS на опорные щиты тормоза и зажмите болты крепления усилием затяжки, регламентированным Спецификациями.
24. Установите тормозные трубки в кронштейны на диагональных рычагах и закрепите их скобами.
25. Установите тросики ручного тормоза в их кронштейны на диагональных рычагах и соедините концы тросика и возвратные пружины с рычагами управления ручного тормоза. Проверьте регулировку тросика как описано в Разделе 9.
26. Установите заднюю половину выхлопной системы как описано в Разделе 4C.
27. Установите колеса и опустите автомобиль на землю. Окончательно зажмите болты колеса.
