Звездочки распредвалов
Внимание! При установке потребуются новые болты крепления звездочек.
Снятие
1. Снимите зубчатый приводной ремень как описано в Главе 7.
2. Заблокируйте распредвал одним из двух способов:
- а) Изготовьте блокирующий инструмент из двух кусков стальной полосы (один длинный, другой короткий), и трех гаек и болтов. Один из болтов образует шарнир раздвоенного инструмента, два оставшихся болта соединяют его концы со звездочкой.

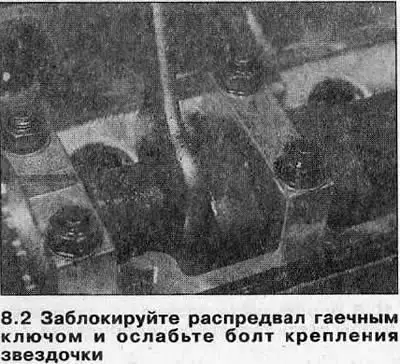

- б) Снимите крышку распредвала (см. Главу 4) и заблокируйте распредвал двусторонним гаечным ключом (см. иллюстрацию).
3. Открутите болт крепления и снимите звездочку с конца распредвала. Если установочный штифт звездочки плохо закреплен в распредвале, снимите его и храните вместе со звездочкой.
4. Если необходимо, снимите звездочку второго распредвала тем же методом.
Установка
5. Перед установкой проверьте сальники на наличие повреждений и подтеков. Если необходимо, замените их как описано в Главе 9.
6. Поместите установочный штифт в рабочее положение в конце распредвала.

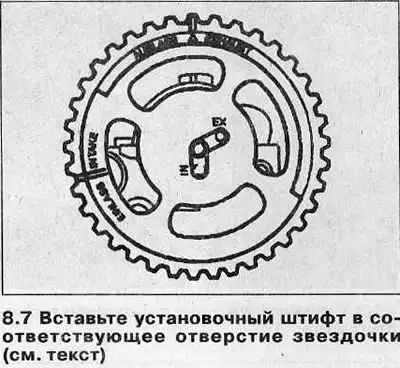

7. Обратите внимание, что звездочки распредвалов одинаковы и каждая снабжена двумя отверстиями для установочного штифта. Если звездочка устанавливается на распредвал впускных клапанов, вставьте штифт в отверстие с меткой «IN», а если на распредвал выпускных клапанов — вставьте его в отверстие, отмеченное «ЕХ» (см. иллюстрацию).
8. Вставьте установочный штифт распредвала в соответствующее отверстие звездочки, затем установите шайбу и новый болт крепления.
9. Заблокируйте звездочку и зажмите болт ее крепления моментом затяжки (см. Спецификации), затем доверните болт на нужный угол (см. Спецификации), используя гнездо и удлинительный стержень. По окончании, доверните болт на нужный угол (см. Спецификации). Рекомендуется использовать для этого угловой шаблон, чтобы обеспечить точность. Если шаблон не доступен, нанесите белой краской на головку болта и маховик метки выравнивания — они помогут затем убедиться, что болт повернут на требуемый угол.
10. Установите зубчатый ремень как описано в Главе 7, затем установите крышку распредвалов (см. Главу 4).
Звездочка коленвала
Внимание! При установке потребуется новый болт крепления звездочки.
Снятие
11. Снимите зубчатый ремень как описано в Главе 7.
12. Заблокируйте коленвал одним из следующих способов:
- а) Используйте инструмент, описанный в пункте 2, вкрутив его болты в противоположные отверстия для крепления шкива.
- б) На моделях с механической трансмиссией попросите помощника выбрать самую высокую передачу и твердо нажать тормоза.
- в) Если двигатель или блок трансмиссии были сняты с автомобиля, заблокируйте маховик/приводной диск (см. Главу 15).
13. Открутите болт крепления и снимите звездочку с конца коленвала. Выбросите болт — он подлежит замене. Если необходимо, снимите с коленвала сегментную шпонку звездочки и удалите распорную прокладку.
Установка
14. Поместите на коленвал распорную прокладку (где снята), затем установите сегментную шпонку.
15. Совместите звездочку со шпонкой и установите ее в рабочее положение фланцем наружу. Установите шайбу и новый болт крепления.
16. Заблокируйте коленвал и зажмите болт крепления звездочки моментом затяжки (см. Спецификации), затем доверните болт на нужный угол (см. Спецификации), используя гнездо и удлинительный стержень. Рекомендуется использовать для этого угловой шаблон, чтобы обеспечить точность. Если шаблон не доступен, нанесите белой краской на головку болта и маховик метки выравнивания - они помогут затем убедиться, что болт повернут на требуемый угол.
17. Установите зубчатый ремень как описано в Главе 7.
Сборка механизма натяжения
Снятие
18. Снимите зубчатый ремень как описано в Главе 7.
19. Открутите болт крепления и снимите с двигателя сборку механизма натяжения.
Установка
20. Установите на двигатель механизм натяжения, убедившись, что выступ на его опорном щитке попал в отверстие кожуха масляного насоса. Установите болт крепления.
С помощью торцевого ключа-шестигранника поверните рычаг механизма по часовой стрелке к ограничителю, затем надежно зажмите болт крепления.
21. Установите зубчатый ремень как описано в Главе 7.
Промежуточные шкивы
Снятие
22. Снимите зубчатый ремень как описано в Главе 7.
23. Открутите болты крепления и снимите с двигателя промежуточные шкивы. Если необходимо, открепите кронштейн шкива и снимите его с блока цилиндров.
Установка
24. Установите кронштейн шкива на блок цилиндров и зажмите болты крепления усилием затяжки, регламентированным Спецификациями.
25. Установите промежуточные шкивы и зажмите болты крепления усилием затяжки, регламентированным Спецификациями.
26. Установите зубчатый ремень как описано в Главе 7.
