Внешняя крышка
Снятие
1. Снимите вспомогательный приводной ремень (см. соответствующий раздел), предварительно пометив на нем направление вращения.

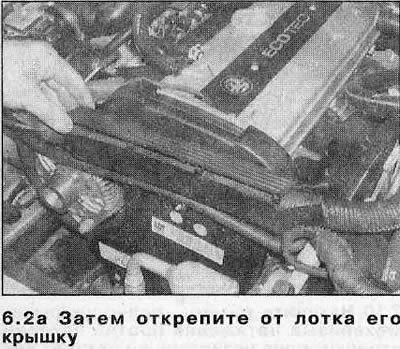

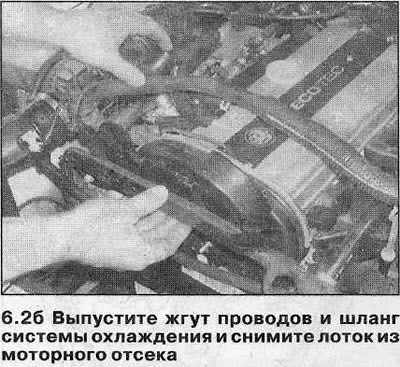

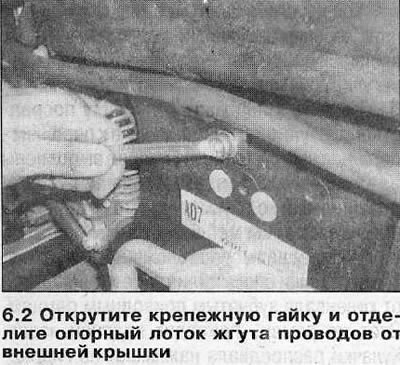

2. Ослабьте и снимите гайку, крепящую опорный лоток жгута проводов к верхнему креплению внешней крышки зубчатого ремня, и отделите лоток от крышки. Открепите от лотка его крышку, затем выпустите жгут проводов и шланг системы охлаждения и снимите лоток из моторного отсека (см. иллюстрации).

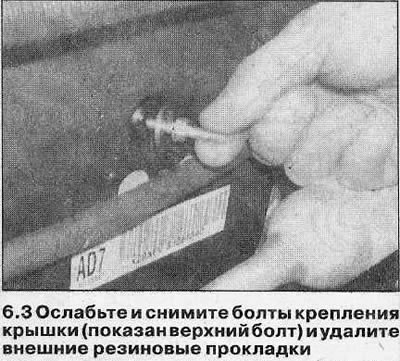

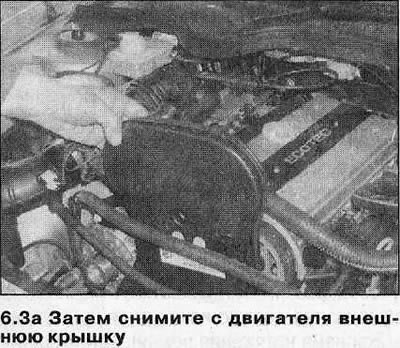

3. Ослабьте и снимите болты крепления вместе с шайбами и внешними резиновыми прокладками, затем снимите внешнюю крышку и уплотнение с двигателя. Удалите внутренние резиновые прокладки с креплений (см. иллюстрации).
Материал опубликован ранее на: AutoInstruction.ru
Установка

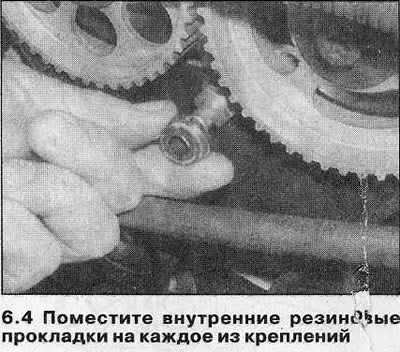

4. Поместите внутренние резиновые прокладки на каждое из креплений, затем выведите крышку в рабочее положение (см. иллюстрацию).

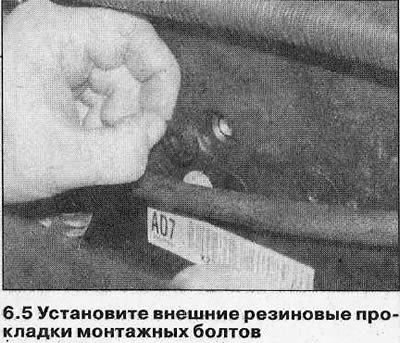

5. Установите шайбы и внешние резиновые прокладки монтажных болтов, затем установите болты (каждый строго на прежнее место) и зажмите их усилием затяжки, регламентированным Спецификациями (см. иллюстрацию).
6. Поместите жгут проводов в лоток и установите крышку лотка. Прикрепите скобами лоток к крышке зубчатого ремня и надежно зажмите крепежную гайку.
7. Установите вспомогательный приводной ремень (см. соответствующий раздел), используя метку, сделанную перед снятием.
Внутренняя крышка
Снятие
8. Снимите зубчатый приводной ремень как описано в Главе 7.
9. Снимите звездочки распредвалов, звездочку коленвала, механизм натяжения зубчатого ремня и сборку промежуточного шкива как описано в Главе 8.
10. Выверните болты датчика распредвала из головки блока цилиндров.
11. Открутите болты крепления, пометив их, чтобы не перепутать при последующей установке, и снимите внутреннюю крышку с двигателя.
Установка
12 Установка проводится в обратном порядке. Зажмите все болты усилием затяжки, регламентированным Спецификациями.
